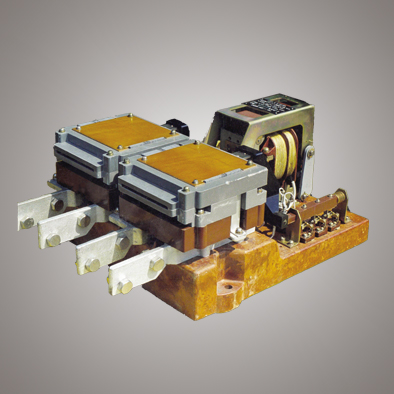

Контакторы серии К1000

Контакторы электромагнитные, двухполюсные открытого исполнения устанавливаются в закрытых помещениях и предназначены для работы:

типов К1500 и К1600 - в цепях переменного тока средней частоты от 500 до 10000 Гц в установках индукционного нагрева, в том числе закалочных и плавильных.

типа К1700 - в цепях переменного тока промышленной частоты для включения и отключения конденсаторных батарей в системах электропитания индукционных плавильных печей.

Условия эксплуатации

высота над уровнем моря не более 2000 м. Допускается применение контакторов на высоте над уровнем моря до 4300 м, при этом номинальные данные контакторов должны быть уменьшены на 10%;
температура окружающего воздуха: для исполнения УХЛ4 - от +1 до +35 °С, для исполнения О4 - от +10 до +45 °С;
относительная влажность окружающего воздуха: для исполнения УХЛ4 - не более 80% при температуре 25 °С, для исполнения О4 - не более 98% при температуре 35 °С;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Рабочее положение контакторов вертикальное дугогасительными камерами вверх, допускается отклонение от рабочего положения до 5° в любую сторону.

Система водяного охлаждения контакторов типа К1600 должна быть рассчитана для работы при давлении до 0,3 МПа (3кгс/см²).

Степень защиты контактора IP00 в соответствии с ГОСТ 14254-96. Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93. Контакторы соответствуют требованиям ТУ 16-524.015-82 и предназначены для поставок внутри России и поставок на экспорт.

Основные технические данные

Таблица 1 - Параметры главной цепи

Тип контактора	Номинальное напряжение, В	Коммутируемые токи при включении-отключении, А									Схема соединения полюсов с внешней нагрузкой	Исполнение по виду охлаждения главных контактов
		в режиме нормальных коммутаций					в режиме редких коммутаций
		при частоте тока, Гц
		50	500 1000 2400	4000	8000	10000	500 1000 2400	4000	8000	10000
К1500 К1600	800	-	500	450	400	350	3600	2000	1600	1200	Рис. 1	Естественное
	1600	-	500	-	-	-	1600	-	-	-	Рис. 1	Естественное
	800	-	1000	900	800	700	2000	1700	1600	1200	Рис. 2	Естественное
	800	-	1000	900	800	700	3600	1700	1600	1200	Рис. 3	Естественное
К1600	800	-	1200	900	800	700	4800	2000	1600	1200	Рис. 1	Водяное
	1600	-	1200	-	-	-	1600	-	-	-	Рис. 1	Водяное
	800	-	2400	-	-	-	4800	-	-	-	Рис. 3	Водяное
К1700	1200	300	-	-	-	-	-	-	-	-	Рис. 4	Естественное

Примечания:

Каждый полюс контактора К1700 должен допускать включение и отключение группы конденсаторных батарей мощностью не более 300000 вар; емкость каждого конденсатора С - 450 мкФ.
Последовательное и параллельное соединение контактов по схемам рис. 2-4 осуществляется заказчиком при монтаже.
При параллельном соединении по схеме рис. 3 контактор работает как однополюсный.
Под режимом редких коммутаций понимают единичные коммутации аварийных токов.

СХЕМЫ СОЕДИНЕНИЙ ПОЛЮСОВ КОНТАКТОРОВ С ВНЕШНЕЙ НАГРУЗКОЙ

Рис. 1. Схема последовательного соединения полюсов контакторов типов К1500 и К1600:

K1.1, К1.2 – полюса контактора; К – контактор двухполюсный; R – нагрузка

Рис. 2. Схема параллельного соединения полюсов контакторов типа К1500:

K1.1, К1.2 – полюсаконтактора; К – контактор двухполюсный; R – нагрузка

Рис. 3. Схема параллельного соединения полюсов двух контакторов типов К1500 и К1600:

K1.1, К1.2, К2.1, К2.2-полюса контакторов; K1, К2 - контакторы двухполюсные; R – нагрузка

Рис. 4. Схема соединения полюсов контактора К1700:

K1.1, К1.2 - полюса контактора; К - контактор двухполюсный; С - емкостная нагрузка; Р - мощность конденсаторных батарей

Цепь управлени

Схема цепи управления контактора с установленным на нем выпрямительным устройством приведена на рис. 5, без выпрямительного устройства - на рис. 6. Питание цепи управления контакторов, поставляемых без выпрямительного устройства, должно осуществляться выпрямленным или постоянным током.

Рис. 5. Схема цепи управления контактором со встроенным выпрямительным устройством:

I – включающая секция;

II - удерживающая секция;

КУ - контакт управления.

Рис. 6. Схема цепи управления контактором без встроенного выпрямительного устройства:

I - включающая секция;

II - удерживающая секция;

КУ - контакт управления.

Размеры и масса контакторов

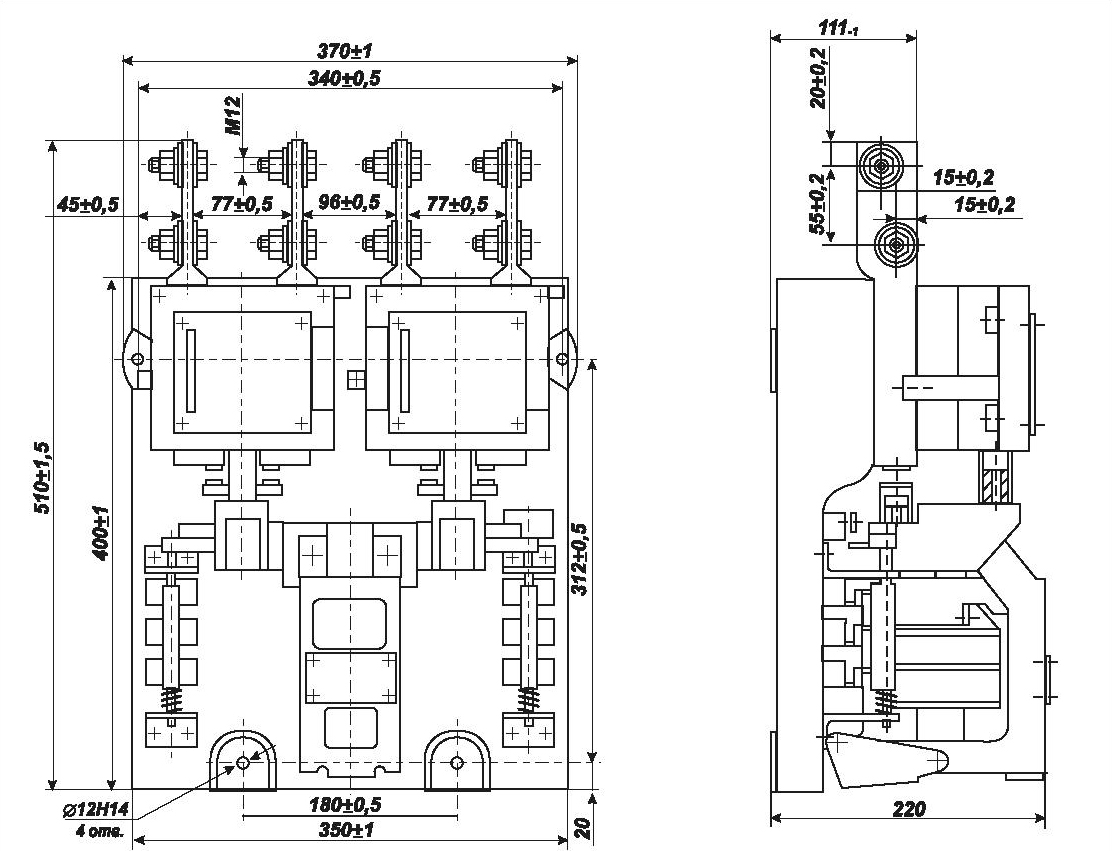

Общий вид, габаритные, установочные и присоединительные размеры контакторов приведены на рис. 7. Масса контакторов: типов К1500 и К1700 - не более 28,6 кг, типа К1600 - не более 30,5 кг.

контактор к1000

Комплектность поставки

В комплект поставки входят: контактор; одиночный комплект ЗИП (по отдельному заказу, по ведомости ЗИП); эксплуатационные документы (паспорт - 1 экз.; техническое описание и инструкция по эксплуатации - не более 1 экз. на партию контакторов, поставляемых в один адрес, но не менее 1 экз. на каждые 20 контакторов).

K1X₁X₂X₃ Х₄

К1 - условное обозначение серии

X₁ - исполнение по виду охлаждения основных контактов: 5 - с естественным охлаждением при токах средней частоты, 6 - с водяным охлаждением при токах средней частоты, 7 - с естественным охлаждением при токе промышленной частоты

Х₂ - исполнение по напряжению цепи управления: 1 - 110В, 2 – 220В, 3 - 380В, 4 - 230В, 5 - 240В, 6 - 400В, 7 - 415В, 8 - 440В

Х₃ - обозначение исполнения по роду тока цепи управления: 1 - от сети переменного тока промышленной частоты через установленное на контакторе выпрямительное устройство; 2 - от сети постоянного тока.

Х₄ - обозначение климатического исполнения и категории размещения: УХЛ4 или О4 по ГОСТ 15150-69 и ГОСТ 15543.1-89

Контакты вспомогательной цепи представляют собой отдельные узлы. На контакторе установлены три размыкающих и три замыкающих контакта.
