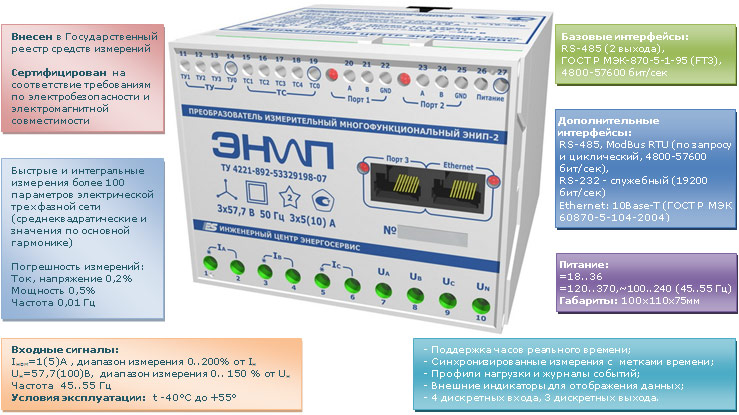

Многофункциональный измерительный преобразователь ЭНИП-2 позволяет выполнять измерение параметров электрической сети с высокой точностью в широком диапазоне входных сигналов, с высоким быстродействием и привязкой к измеренным значениям меток единого астрономического времени.
ЭНИП-2 имеет различные интерфейсы и протоколы обмена данными для передачи информации в автоматизированные системы мониторинга и управления. Дискретные входы в выходы, малые габариты, а также возможность работы в широком температурном диапазоне расширяют сферу применения преобразователя.
ЭНИП-2 предназначен для применения в системах мониторинга и АСУ ТП электростанций и подстанций, на промышленных предприятиях и в сетевых компаниях.
ЭНИП-2 производит измерения и вычисления значений следующих параметров режима электрической сети:
- действующие значения напряжений – фазных, междуфазных и средних,
- действующие значения токов – фазных и среднего,
- фазная и суммарная мощность нагрузки – активная, реактивная, полная,
- частота сети,
- фазные и полные соsφ,
- активная и реактивная энергия в прямом и обратном направлениях (технический учет).
Большой объем измеряемых и вычисляемых параметров электрической сети, а также наличие дискретных входов/выходов в сочетании с высокой скоростью измерения и передачи данных позволяет создавать на базе ЭНИП-2 распределенные системы мониторинга энергообъектов, системы телемеханики и технического учета электроэнергии.
По своей сути - ЭНИП-2 это минимальный вариант контроллера присоединения. При подключеных измерительных цепях, а также цепях сигнализации (положение коммутационного аппарата, цепей защит и сгнализации) и управления (управление включением и отключением коммутационного аппарата) ЭНИП-2 обеспечивает передачу основных параметров присоединения в системы мониторинга и диспетчеризации энергообъектов.
Метрологические характеристики:
В отличие от большинства измерительных преобразователей ЭНИП-2 сертифицирован как по приведенной, так и по относительной погрешности измерения.
| Измеряемый параметр |
Погрешность измерения |
| Действующее значение фазного и среднего фазного напряжения |
приведенная ±0,2% |
| 0,2Uном. ≤ U ≤ 1,5Uном. / 0,05Uном. ≤ U < 0,2Uном. |
относительная ±0,2 / ±0,75% |
| Действующее значение (междуфазного) линейного и среднего (междуфазного) линейного напряжения |
приведенная ±0,2% |
| 0,2Uном. ≤ U ≤ 1,5Uном. / 0,05Uном. ≤ U < 0,2Uном. |
относительная ±0,2 / ±0,75% |
| Действующее значение фазного и среднего фазного тока |
приведенная ±0,2% |
| 0,2Iном. ≤ I ≤ 2Iном. / 0,05Iном. ≤ I < 0,2Iном. / 0,01Iном. ≤ I < 0,05Iном. |
относительная ±0,2 / ±0,75 / ±2,0% |
| Активная мощность фазы нагрузки |
приведенная ±0,5% |
| 0,2Uном. ≤ U ≤ 1,5Uном., 0,2Iном. ≤ I ≤ 2Iном., cosφ=1 |
относительная ±0,5% |
| Реактивная мощность фазы нагрузки |
приведенная ±0,5% |
| 0,2Uном. ≤ U ≤ 1,5Uном., 0,2Iном. ≤ I ≤ 2Iном., sinφ=1 |
относительная ±0,5% |
| Суммарная активная мощность |
приведенная ±0,5% |
| Суммарная реактивная мощность |
приведенная ±0,5% |
| Полная мощность фазы нагрузки |
приведенная ±0,5% |
| Суммарная полная мощность |
приведенная ±0,5% |
| Абсолютная погрешность измерения частоты сети |
10 мГц |
Номинальные значения входных токов / напряжений: 1А, 5А / 57,7 (100) В, 220(380) В
| Исполнение |
|
|
Номинальные значения |
| Напряжение фазное, U(В) |
Напряжение междуфазное, U(В) |
Ток фазы, I(А) |
Мощность фазы, P(Вт), Q(вар), S(ВА) |
Мощность суммарная, P(Вт), Q(вар), S(ВА) |
|
ЭНИП-2-31/100-X-XX-XX
|
- |
100 |
1 |
57,7 |
173,1 |
| ЭНИП-2-35/100-X-XX-XX |
- |
100
|
5 |
288,5 |
865,5 |
| ЭНИП-2-41/100-X-XX-XX |
57,7 |
100 |
1 |
57,7 |
173,1 |
| ЭНИП-2-45/100-X-XX-XX |
57,7 |
100 |
5 |
288,5 |
865,5 |
| ЭНИП-2-41/380-X-XX-XX |
220 |
380 |
1 |
220 |
660 |
| ЭНИП-2-45/380-X-XX-XX |
220 |
380 |
5 |
1100 |
3300 |
|
Доступные интерфейсы:
Порт 1, Порт 2: RS-485 – МЭК 60870-5-1-95 (FT3)/ModBus RTU, 4800-57600 бит/сек (в базовой и расширенной версии);
Порт 3: RS-485 - ModBus RTU (по запросу и циклический) 4800-57600 бит/сек (в расширенной версии);
Порт 4: Ethernet 10Base-T - МЭК 60870-5-104-2004 (в расширенной версии).
Часы точного времени:
Погрешность хода часов ЭНИП-2 составляет не более 500 мкс при условии синхронизации часов;
Дискретность меток времени передаваемых параметров составляет 1 мс.
Синхронизация обеспечивается от внешнего модуля – блока коррекции времени ЭНКС-2.
При отсутствии синхронизации уход времени не превышает 0,3 с в сутки.
Отображение информации (ЭНМИ):
Для отображения параметров на внешних индикаторах можно использовать любой из RS-485 портов ЭНИП-2.
|
Дискретные входы/выходы:
1 вариант: 4 входов, 3 выхода
2 вариант: 8 входов
Состояние входов и выходов может быть передано на верхний уровень c метками времени как в текущем режиме, так и из журнала регистрации.
Журналы событий:
Встроенная память содержит журналы событий: время включения/выключения преобразователя, состояния дискретных входов, архивы усредненных получасовых значений мощности (активной/реактивной, потребленной/отпущенной).
Условия эксплуатации:
Рабочая температура: -40 …+ 55°С;
Степень защиты: IP40.
Габариты: 75x100x110 мм.
|
ЭНИП-2 доступен для заказа в различных модификациях, отличающихся по возможностям. В таблице приведены основные различия между модификациями ЭНИП-2 касающиеся коммуникационных возможностей, а также возможностей по хранению различной информации.
| № |
Модификация |
2 порта RS485 (FT3/Modbus RTU) |
1 порт RS485 (Modbus RTU) |
1 порт Ethernet 10Base-T |
Часы реального времени |
Профиль нагрузки |
Журнал событий |
| 1. |
ЭНИП-2 Базовый |
•
|
|
|
|
|
|
| 2. |
ЭНИП-2 Базовый+RTC |
•
|
|
|
•
|
•
|
•
|
| 3. |
ЭНИП-2 Расширенный |
•
|
•
|
•
|
•
|
•
|
•
|
