Назначение
Устройства предназначены для установки на новых и реконструируемых подстанциях промышленных установок и распределительных сетей для замены электромеханических реле и полупроводниковых устройств РЗА. Применяется со всеми типами выключателей, с любым типом приводного механизма. Устройства могут применяться совместно с устройствами РЗА других производителей на любой элементной базе (электромеханическими, микроэлектронными, микропроцессорными).
Функции устройства
Защита и автоматика присоединений 6-35 кВ. Серия устройств УЗА-10РС включает в себя 15 специализированных исполнений, имеющих различный набор функций. За счет подбора устройств различных исполнений и в различной комплектации производится формирование комплекса устройств с необходимым набором возможностей.
Защищаемое оборудование:
- Кабельные и воздушные линии;
- Электродвигатели;
- Вводной и секционный выключатели;
- Распределительные шины.
Микропроцессорные блоки серии УЗА-10РС (далее блоки УЗА-10РС) использу-ются в схемах релейной защиты и автоматики присоединений 6-35 кВ подстанций электроэнергетических компаний, промышленных и сельскохозяйственных предприятий, железнодорожного и городского электротранспорта. Блоки УЗА-10РС выполнены в 5-ти модификациях - УЗА-10РС .11 ÷ УЗА-10РС .15.
Блоки УЗА-10РС устанавливаются в релейных шкафах и отсеках РУ, на панелях и в шкафах релейных залов и щитов управления подстанций.
Питание элементов схемы блоков УЗА-10РС осуществляется от входного тока и/или от оперативного постоянного или переменного напряжения 220 В. Напряжение оперативного переменного или постоянного тока 220 В требуется для обеспечения функции АПВ, работы дискретных входов, индикации срабатывания защит.
По классификационным признакам согласно ГОСТ 3698-82 блоки УЗА-10РС от-носятся к исполнениям – комбинированные, с дискретным регулированием уставок, многодиа-пазонные, с оцифрованной шкалой, без установочного элемента.
Особенности исполнения
Устройства УЗА-10РС выполнены в 15-ти модификациях.
По выполнению устройства условно разделяются на три группы.

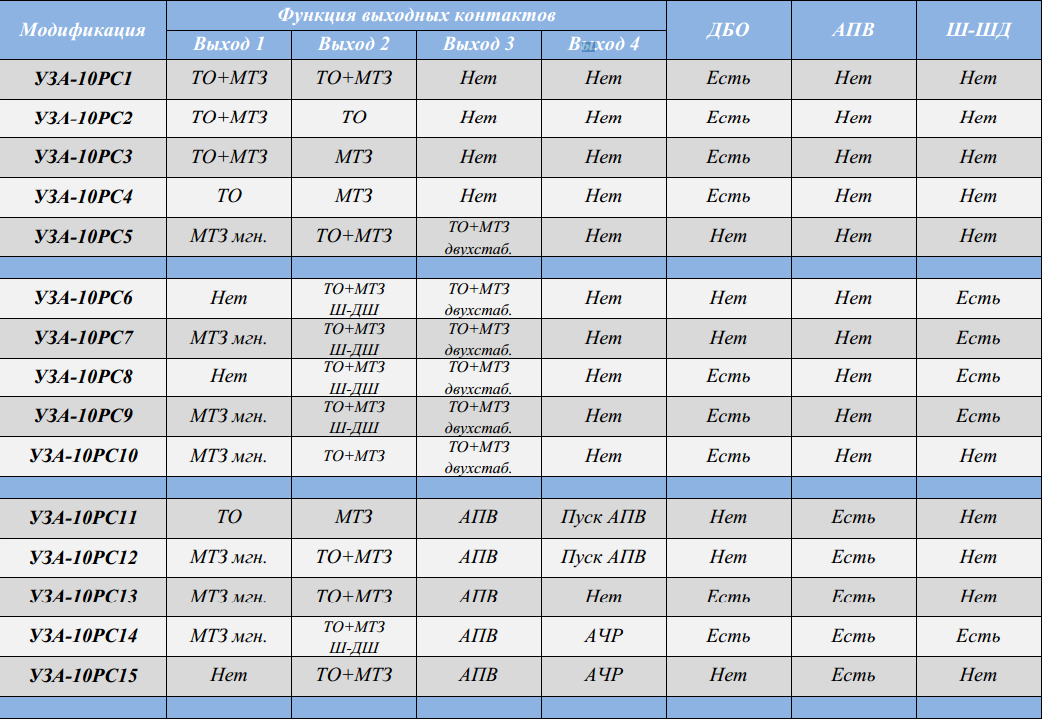

1. УЗА-10РС1÷УЗА-10РС5 – питание устройств осуществляется только от трансформаторов тока. Устройство имеет ступень МТЗ с возможностью выбора времятоковых характеристик срабатывания, ступень ТО с возможностью блокировки по дискретному входу, а также светодидную индикацию наличия входного тока.
2. УЗА-10РС6÷УЗА-10РС10 – питание устройств осуществляется как от трансформаторов тока, так и от цепей оперативного напряжения, светодиодная индикация которых предусмотрена на лицевой панели. Кроме функций, перечисленных в первой группе,имеются выходные цепи (Выход 2) для шунтирования–дешунтирования электромагнитов отключения выключателя, а также срабатывание защит (Выход 3) выполнено с фиксацией.
3. УЗА-10РС11÷УЗА-10РС15 – питание устройств осуществляется как от трансформаторов тока, так и от цепей оперативного напряжения. Устройства дополнительно имеют функцию однократного АПВ, функцию отключения от АЧР по сигналу на дискретном входе, с последующим ЧАПВ при исчезновении данного сигнала. Даная модификация отличается наличием светодиодной индикации срабатывания защит и функций автоматики устройства. Индикация выполнена с запоминанием, ее сброс осуществляется с помощью кнопки на лицевой панели.
Особенности применения:
- замена существующих устройств РЗА микропроцессорными устройствами, на базе блоков УЗА-10РС, не требует существенной реконструкции существующих цепей управления и автоматики;
- проверка устройств не требует специализированных установок;
- пользователь имеет возможность выбора исполнения устройства с оптимальным для конкретного случая набором функций.
Основные параметры
Рабочий диапазон токов - (1 ÷ 200) А.
Защиты и автоматика - МТЗ, ТО, АПВ.
Диапазон уставок по току
МТЗ:
- (1 ÷ 2,27) А, шаг 0,01 А;
- (2 ÷ 4,54) А, шаг 0,02 А;
- (4 ÷9,08) А, шаг 0,04 А;
- (8 ÷18,16) А, шаг 0,08 А.
ТО:
- (2 ÷ 17,75) кратно уставке МТЗ, шаг 0,25.
Диапазон уставок выдержки времени:
- МТЗ, (0,3 ÷ 25,8)с, шаг 0,1 с;
- ТО (70 ÷ 280 )мс, шаг 70 мс;
- АПВ (0,5 ÷ 8)с, шаг 0,5 с.
Выдержка времени срабатывания МТЗ может быть независимой или зависимой от величины измеряемого тока.
В МТЗ предусмотрены следующие времятоковые характеристики срабатывания:
- независимая;
- нормально инверсная характеристика по МЭК 255-4;
- сильно инверсная характеристика по МЭК 255-4;
- чрезвычайно инверсная характеристика по МЭК 255-4;
- крутая (аналог РТВ-1);
- пологая (аналог РТВ-IV);
- тепловая характеристика без памяти;
- тепловая характеристика с частичной памятью.
Выдержка времени срабатывания ТО выполнена независимой.
Время мгновенного срабатывания МТЗ, ТО < 50 мс.
Коэффициент возврата - 0,92.
Диапазон напряжения питания - (100 ÷ 250)В (~/=) или от ТТ.

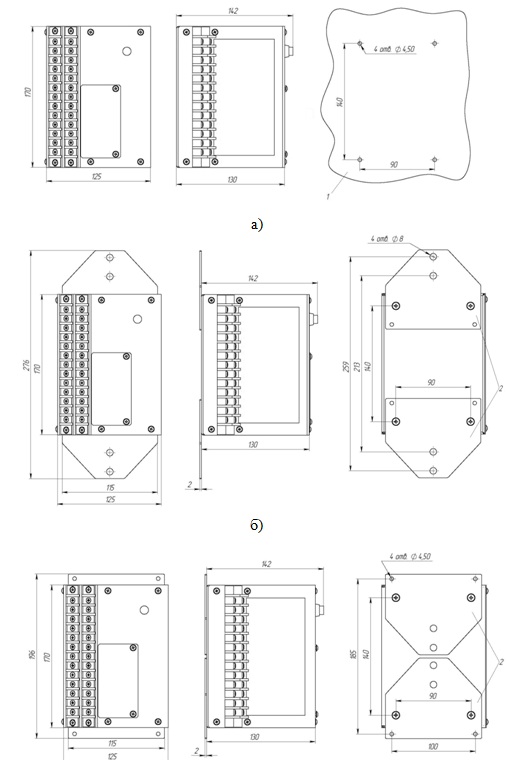

Габаритные и установочные размеры блока УЗА-10РС (11÷15):
а) монтаж на поверхность с помощью бонок М4, установленных на основании корпуса;
б) установка с помощью монтажных пластин для замены РТ 40, РТ 80;
в) установка с помощью монтажных пластин для замены РС 80.
