Электрические исполнительные однооборотные механизмы МЭО предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств. Механизмы МЭО перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки).
Принцип работы механизмов заключается в преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства, во вращательное перемещение выходного вала.
Механизмы МЭО устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов.
Механизмы МЭО изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи - с блоком концевых выключателей для режима ручного управления.
Виды блоков сигнализации положения – индуктивный БСПИ, реостатный БСПР, токовый БСПТ.
|

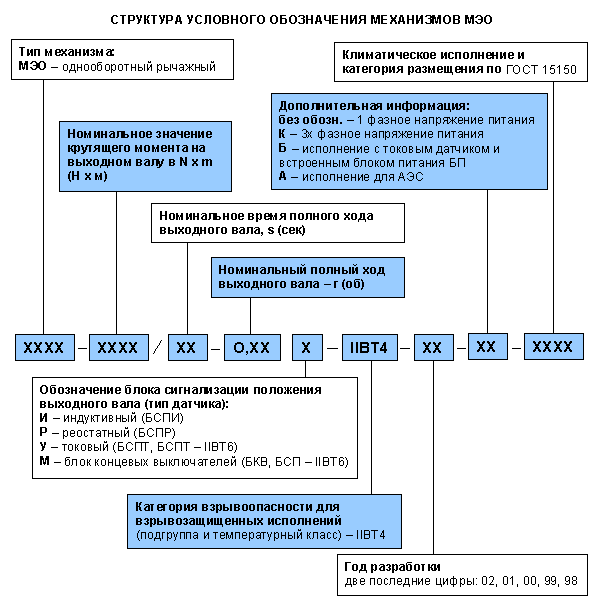

Механизмы МЭО-6,3
Технические условия 25-7549.002-90 ТУ
Сертификат соответствия - РОСС RU.АЯ15.Н00178
Состав механизма:
•электродвигатель синхронный
•редуктор червячный
•ручной привод
•блок сигнализации положения реостатный или блок концевых выключателей
•рычаг
Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-2М или ПБР-2М1.
|
Напряжение и частота питания - 220 V, 50 Hz Степень защиты - IP65 по ГОСТ 14254.
Режим работы механизма S-4, частота включений до 630 в час при ПВ до 25 %.
Максимальная частота включений до 1200 в час при ПВ до 5 %
|
Условное наименование
механизма МЭО
|
Номинальный
крутящий момент
на выходном валу,
Nm
|
Номинальное
время полного
хода выходного
вала,S |
Номинальный
полный ход
выходного вала,
обороты |
Потребл, мощность
в ном, режиме,W,
не более |
Масса, кг,
не более |
| МЭО-6.3/12.5-0.25-99 |
6.3 |
12.5 |
0.25 |
43 |
3.9 |
| МЭО-12.5/25-0.25-99 |
12.5 |
25 |
0.25 |
43 |
| МЭО-16/30-0.25-99 |
16 |
30 |
0.25 |
35 |
| МЭО-25/63-0.25-99 |
25 |
63 |
0.25 |
35
|
| МЭО-16/25-0,25-08 |
16 |
|
|
110 |
8,2 |
| МЭО-16/63-0,63-08 |
|
|
| МЭО-16/63-0,25-08 |
|
|
| МЭО-16/160-0,63-08 |
|
|
| МЭО-16/10-0,25-08 |
|
|
| МЭО-16/25-0,63-08 |
|
|
| МЭО-16/25-0,25-08К |
|
|
| МЭО-16/63-0,63-08К |
|
|
| МЭО-16/63-0,25-08К |
|
|
| МЭО-16/160-0,63-08К |
|
|
| МЭО-16/10-0,25-08К |
|
|
| МЭО-16/25-0,63-08К |
|
|
|
Механизмы МЭО-40
Состав механизма однооборотного МЭО-40:
электродвигатель синхронный
редуктор червячный
ручной привод
блок сигнализации положения реостатный БСПР, индуктивный БСПИ,
токовый БСПТ или блок концевых выключателей БКВрычаг
Управление механизмом однооборотным МЭО-40: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: ПБР-3А или усилители ФЦ-0610, ФЦ-0620 |
Основные параметры механизма однооборотного МЭО-40
Условное обозначение
механизмов и их
исполнение |
Потребляемая
мощность |
Тип двигателя и управляющего
устройства |
Габаритные
размеры, мм
|
Масса, кг |
| МЭО-40/10-0,25-87 |
260Вт |
ДСТР-135-1,8-136
фц-0620 или
фц-0610 или пбр-3а |
300*315*370 |
27,5 |
| МЭО-40/25-0,63-87 |
| МЭО-40/10-0,25у-87 |
260Вт |
ДСТР-135-1,8-136
фц-0620 или
фц-0610 или пбр-3а |
300*315*370 |
28,5 |
| МЭО-40/25-0,63у-87 |
| МЭО-40/63-0,25-90 |
50Вт |
ДСР-110-1,0-60
пбр-2м или пбр-2м1 |
235*200*185 |
8,0 |
| МЭО-40/10-0,25-91 |
300Вт |
ДСОР-135-1,8-136
пбр-2м или пбр-
2м1
|
300*315*370 |
29 |
| МЭО-40/25-0,63-91 |
| МЭО-40/25-0,25-93 |
110Вт |
ДСОР-110-1,0-136
пбр-2м или пбр-2м1 |
230*200*185 |
7,6 |
| МЭО-40/63-0,63-93 |
| МЭО-40/63-0,25-94 |
70Вт |
ДСОР-80-0,25-136
пбр-2м
|
237*220*185 |
7,0 |
| МЭО-40/160-0,63-94м |
| МЭО-40/63-0,63-94м |
110Вт |
ДСОР-110-1,0-136
пбр-2м или пбр-2м1 |
237*220*185 |
8,0 |
| МЭО-40/63-160-94 |
70Вт |
ДСОР-80-0,25-136
пбр-2м |
237*220*185 |
7,0 |
| МЭО-40/10-0,25-99 |
240Вт |
ЗДСОР-135-1,6-150
пбр-2м или пбр-2м1 |
345*315*305 |
26 |
| МЭО-40/25-0,63-99 |
МЭО-40/25-0,25-99к
|
95Вт |
ДСТР-110-1,6-136
пбр-3а или фц-0610 |
235*200*185 |
7,8 |
| МЭО-40/63-0,63-99к |
| МЭО-40/10-0,25-99к |
160Вт |
ДСТР-110-1,6-136
пбр-3а или фц-0610
|
245*200*185 |
8,0 |
| МЭО-40/25-0,63-99к |
| МЭО-40/63-0,25-08 |
110Вт |
|
240*230*200 |
8,2 |
| МЭО-40/160-0,63-08 |
|
| МЭО-40/25-0,25-08 |
|
| МЭО-40/63-0,63-08 |
|
| МЭО-40/63-0,25-08К |
|
| МЭО-40/160-0,63-08К |
|
| МЭО-40/25-0,25-08К |
|
| МЭО-40/63-0,63-08К |
|
| МЭО-40/10-0,25-08К |
|
| МЭО-40/25-0,63-08К |
|
| МЭО-40/10-0,25-08 |
240 |
|
370x315x305 |
28 |
| МЭО-40/25-0,63-08 |
|
| МЭО-40/10-0,25-08К |
200 |
|
440x350x320 |
28 |
| МЭО-40/25-0,63-08К |
|
| МЭО-40М/10-0,25-08К |
|
| МЭО-40М/25-0,63-08К |
|
При заказе необходимо указать: номинальный момент, номинальное время полного хода выходного вала,
полный ход выходного вала, тип блока сигнализации положения (датчика) выходного вала
(для токового датчика - величину сигнала), напряжение и частоту питания, потребность в соединительной тяге.
|
Механизмы МЭО-160
Режим работы механизма:
частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений до 1200 в час при ПВ до 5%.
Степень защиты - IР65 по ГОСТ 14254
Серийные климатические исполнения: У2 или Т2.
Блок сигнализации положения вала МЭО:
- реостатный БСПР-10 (усл.обозн. «Р»)
- индуктивный БСПИ-10 (условн. обозн. - «И»)
- токовый БСПТ-10М (условн.обозн. «У»)
- выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
- блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
- механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
- механизмы с литерой "К" - трехфазное |
|
Условное наименование механизма
МЭО
|
Максимальный
крутящий момент на
выходном валу, Nm
|
Номинальное время
полного хода
выходного вала, S
|
Номинальный
полный ход
выходного вала,
обороты
|
Потребл, мощность
в ном, режиме,W,
не более
|
Масса, кг,
не более
|
| МЭО-64/10-0,25-92СК |
64 |
10 |
0,25 |
110 |
7,5 |
| МЭО-64/25-0,63-92СК |
64 |
25 |
0,63 |
110 |
| МЭО-64/25-0,25-92СК |
100 |
25 |
0,25 |
110 |
| МЭО-64/63-0,25-92СК |
160 |
63 |
0,25 |
110 |
| МЭО-64/160-0,63-92СК |
160 |
160 |
0,63 |
110 |
 |
Механизмы МЭО-250
Режим работы механизма:
частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений до 1200 в час при ПВ до 5%.
Степень защиты - 1Р54 по ГОСТ 14254
Серийные климатические исполнения: У2 или Т2.
Блок сигнализации положения вала МЭО:
- реостатный БСПР-10 (усл.обозн. «Р»)
- индуктивный БСПИ-10 (условн. обозн. - «И»)
- токовый БСПТ-10М (условн.обозн. «У»)
- выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
- блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
- механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
- механизмы с литерой "К" - трехфазное |
| Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
| МЭО-250/63-0,25-87 |
260Вт |
ДСТР-135-1,8-136
фц-0620 или фц-0610 или пбр-3а |
300*315*370 |
27,5 |
| МЭО-250/160-0,63-87 |
| МЭО-250/25-0,25-87 |
430Вт |
ДСТР-135-4,5-136
фц-0620 или фц-0610 или пбр-3а |
300*315*400 |
29,5 |
| МЭО-250/63-0,63-87 |
| МЭО-250/63-0,25у-87б |
260Вт |
ДСТР-135-1,8-136
фц-0620 или фц-0610 или пбр-3а |
300*315*370 |
29 |
| МЭО-250/160-0,63у-87б |
| МЭО-250/25-0,25у-87б |
430Вт |
ДСТР-135-4,5-136
фц-0620 или фц-0610 или пбр-3 |
300*315*400 |
30,5 |
| МЭО-250/63-0,63у-87б |
| МЭО-250/63-0,25-91 |
300Вт |
ДСОР-135-1,8-136
пбр-2м или пбр-2м1 |
300*315*370 |
29 |
| МЭО-250/160-0,63-91 |
| МЭО-250/10-0,25-92к |
200Вт |
АИР-56А4
пбр-3а или фц-0610 |
445*375*405 |
74 |
| МЭО-250/25-0,63-92к |
| МЭО-250/10-0,25у-92кб |
| МЭО-250/25-0,63у-92кб |
| МЭО-250/63-0,25-99 |
240Вт |
ЗДСОР-135-1,6-150
пбр-2м или пбр-2м1 |
345*315*305 |
26 |
| МЭО-250/160-0,63-99 |
| МЭО-250/25-0,25-99к |
170Вт |
ЗДСТР-135-4,0-150
пбр-3а или фц-0610 |
370*315*305 |
27,5 |
| МЭО-250/63-0,63-99к |
| МЭО-250/63-0,25-99к |
170Вт |
ЗДСТР-135-1,6-150
пбр-3а или фц-0610 |
345*315*305 |
27 |
| МЭО-250/63-0,25-08 |
240 |
|
370x315x305 |
28 |
| МЭО-250/160-0,63-08 |
|
| МЭО-250/63-0,25-08К |
200 |
|
440x350x320 |
28 |
| МЭО-250/160-0,63-08К |
|
| МЭО-250М/63-0,25-08К |
|
| МЭО-250М/160-0,63-08К |
|
| МЭО-250/25-0,25-08К |
300 |
|
30 |
| МЭО-250/63-0,63-08К |
|
| МЭО-250М/25-0,25-08К |
|
| МЭО-250М/63-0,63-08К |
|
| МЭО-250/10-0,25-08К |
280 |
|
40 |
| МЭО-250/25-0,63-08К |
|
| МЭО-250М/10-0,25-08К |
|
| МЭО-250М/25-0,63-08К |
|
|
Механизмы МЭО-500
Режим работы механизма:
частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений до 1200 в час при ПВ до 5%.
Степень защиты - IР65 по ГОСТ 14254
Серийные климатические исполнения: У2 или Т2.
Блок сигнализации положения вала МЭО:
- реостатный БСПР-10 (усл.обозн. «Р»)
- индуктивный БСПИ-10 (условн. обозн. - «И»)
- токовый БСПТ-10М (условн.обозн. «У»)
- выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
- блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
- механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
- механизмы с литерой "К" - трехфазное, с напряжением 380V |
|
Условное наименование
механизма МЭО
|
Номинальный
крутящий момент
на выходном валу,
Nm
|
Номинальное
время полного
хода выходного
вала,S |
Номинальный
полный ход
выходного вала,
обороты |
Потребл, мощность
в ном, режиме,W,
не более |
Масса, кг,
не более |
| МЭО-160/10-0,25-92С(К) |
160 |
10 |
0,25 |
140 |
28 |
| МЭО-160/25-0,25-92С(К) |
160 |
25 |
0,25 |
| МЭО-160/25-0,63-92С(К) |
160 |
25 |
0,63 |
| МЭО-320/25-0,25-92С(К) |
320 |
25 |
0,25 |
| МЭО-320/25-0,63-92С(К) |
320 |
25 |
0,63 |
| МЭО-320/10-0,25-92С(К |
320 |
10 |
0,25 |
170 |
| МЭО-400/63-0,25-92С(К) |
400 |
63 |
0,25 |
| МЭО-400/160-0,63-92С(К) |
400 |
160 |
0,63 |
| МЭО-500/25-0,25-92С(К) |
500 |
25 |
0,25 |
200 |
| МЭО-500/63-0,63-92С(К) |
500 |
63 |
0,63 |
| МЭО-500/40-0,25-08К |
500 |
40 |
0,25
|
300 |
33 |
| МЭО-500/100-0,63-08К |
500 |
100 |
0,63 |
| МЭО-500/63-0,25-08К |
500 |
63 |
0,25 |
| МЭО-500/160-0,63-08К |
500 |
160 |
0,63 |
| МЭО-650/63-0,25-92С(К) |
650 |
63 |
0,25 |
200 |
28 |
| МЭО-650/120-0,25-92С(К) |
650 |
120 |
0,25 |
 |
Механизмы МЭО-630
Состав механизма однооборотного МЭО-630:
-электродвигатель АИР-56А4
-тормоз механический
-редуктор
-тормоз ручной
-привод
-блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ
-рычаг
Управление механизмом однооборотным МЭО-630: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610. |
Основные параметры механизма однооборотного МЭО-630
Условное обозначение
механизмов и их
исполнение |
Потребляемая
мощность |
Тип двигателя и управляющего
устройства |
Габаритные
размеры, мм |
Масса, кг |
| МЭО-630/25-0,25-92км |
200Вт |
АИР-56А4
пбр-3а или фц-0610 |
445*375*405 |
74 |
| МЭО-630/63-0,63-92к |
| МЭО-630/63-0,25-92к |
| МЭО-630/160-0,63-92к |
| МЭО-630/63-0,25у-92кб |
| МЭО-630/25-0,25у-92кб |
| МЭО-630/63-0,63у-92кб |
| МЭО-630/160-0,63у-92кб |
| МЭО-630/10-0,25-92к |
490Вт |
АИР-56В4
пбр-3а или фц-0610 |
500*445*468 |
135 |
| МЭО-630/25-0,63-92к |
| МЭО-630/20-0,25-08К |
280 |
|
485x390x430 |
40 |
| МЭО-630/50-0,63-08К |
|
| МЭО-630М/20-0,25-08К |
|
| МЭО-630М/50-0,63-08К |
|
| МЭО-630/63-0,25-08К |
300 |
|
350x400x430 |
| МЭО-630/160-0,63-08К |
|
| МЭО-630М/63-0,25-08К |
|
| МЭО-630М/160-0,63-08К |
|
| МЭО-630/25-0,25-08К |
200 |
|
445x375x405 |
74 |
| МЭО-630/63-0,63-08К |
|
|
Механизмы МЭО-1600
Состав механизма:
- электродвигатель АИР-56В4
- тормоз механический
- редуктор
- ручной привод
- блок сигнализации положения реостатный БСПР,
или индуктивный БСПИ, или токовый БСПТ
- рычаг
Управление: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении:
пускатель ПБР-3А или усилитель ФЦ-0610.
|
Основные параметры
| Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
| МЭО-1600/25-0,25 |
490Вт |
АИР-56В4
пбр-3а или фц-0610 |
500*445*468 |
135 |
| МЭО-1600/63-0,63 |
| МЭО-1600/63-0,25 |
250Вт |
АИР-56А4
пбр-3а или фц-0610 |
500*445*468 |
135 |
| МЭО-1600/160-0,63 |
| МЭО-1600/10-0,25-08К |
490 |
|
495x445x468 |
160 |
| МЭО-1600/25-0,63-08К |
|
| МЭО-1600/25-0,25-08К |
|
| МЭО-1600/63-0,63-08К |
|
| МЭО-1600/63-0,25-08К |
|
| МЭО-1600/160-0,63-08К |
|
|
Механизмы МЭО-4000
Состав механизма однооборотного МЭО-4000:
- электродвигатель АИР-56В4
- тормоз механический
- редуктор
- ручной привод
- блок сигнализации положения реостатный БСПР или индуктивный БСПИ, или токовый БСПТ
- рычаг
Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
|
Основные параметры
| Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
| МЭО-4000/63-0,25 |
700Вт |
АИР-56В4
пбр-3а или фц-0610 |
770*640*630 |
270 |
| МЭО-4000/10-0,25-08К |
1000 |
|
860x640x610 |
320 |
| МЭО-4000/25-0,63-08К |
|
| МЭО-4000/25-0,25-08К |
|
| МЭО-4000/63-0,63-08К |
|
| МЭО-4000/63-0,25-08К |
700 |
|
690x670x605 |
270 |
| МЭО-4000/160-0,63-08К |
|
|
Механизмы МЭО-10000
Состав механизма:
- электродвигатель АИС-71В4
- тормоз механический
- редуктор
- ручной привод
- блок сигнализации положения или реостатный, или индуктивный, или токовый
- рычаг
Управление механизмом: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
|
Основные параметры
| Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
| МЭО-10000/63-0,25 |
900Вт |
АИC-71В4
пбр-3а или фц-0610 |
990*725*675 |
580 |
| МЭО-10000/63-0,25-0,8К |
|
|
|
|
| МЭО-10000/160-0,63-0,8К |
|
|
|
|
ЗАКАЗАТЬ |
ПОИСК ПРОДУКЦИИ
