БКТПНУ - Комплектные трансформаторные подстанции наружной установки в бетонном корпусе




БКТПНУ - Комплектные трансформаторные подстанции наружной установки в бетонном корпусе
Общие сведения

БКТПНУ - комплектная трансформаторная подстанция наружной установки в бетонном корпусе напряжением 6(10)/0,4 кВ мощностью от 100 кВА до 1250 кВА применяется в сетях с изолированной нейтралью на стороне 6(10) кВ и глухозаземлённой нейтралью на стороне 0,4 кВ для электроснабжения промышленных, жилищно-коммунальных, инфраструктурных объектов, а также коттеджных посёлков и зон индивидуальной застройки



БКТПНУ представляет собой бетонный корпус с установленным в нем электротехническим оборудованием.

Корпус БКТПНУ состоит из:

  • надземного объемного бетонного блока;
  • подвального объемного бетонного блока.


БКТПНУ выполняется как однотрансформаторная подстанция (БКТПНУ) так и двухтрансформаторная подстанция (2БКТПНУ). Двухтрансформаторная БКТПНУ представляет собой трансформаторную подстанцию, состоящую из двух корпусов, соединенных между собой. Возможно исполнение двухтрансформаторной БКТПНУ с выделенной абонентской частью, что предусматривает размещение РУВН и РУНН в двух разных надземных объемных блоках, имеющих отдельные входы. Питающие и отходящие линии выполняются кабелем. Применение БКТПНУ позволяет сократить сроки монтажа и ввода оборудования в эксплуатацию, снизить эксплутационные расходы, улучшить условия техники безопасности.
Срок службы БКТПНУ составляет не менее 25 лет.

Номинальные значения климатических факторов внешней среды при эксплуатации БКТПНУ по ГОСТ 15543.1 и ГОСТ 15150:

  • температура окружающего воздуха от минус 40 ˚С до плюс 40 ˚С ;
  • относительная влажность до 100% (без выпадения инея и росы);
  • высота над уровнем моря не более 1000 м;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию, атмосфера типов I и II по ГОСТ 15543.1 и ГОСТ 15150.


БКТПНУ соответствует требованиям:

«Правил устройства электроустановок» (ПУЭ);

  • ГОСТ 14695-80
  • технических условий ТУ-3412-007-24337552-2007.

Корпус БКТПНУ соответствует:

  • исполнению по ГОСТ 26633;
  • классу точности по ГОСТ 21779;
  • II степени ответственности по ГОСТ 27751-88,
  • II степени огнестойкости по СНиП 21-01-97.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ БКТПНУ

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ БКТПНУ

Основные технические характеристики



Наименование параметра Значение
Мощность силового трансформатора, кВА 100; 160; 250; 400; 630; 1000,1250
Номинальное напряжение на стороне ВН, кВ 6.0; 10.0
Номинальное напряжение на стороне НН, кВ 0,4
Номинальный ток сборных шин на стороне ВН, А 630
Номинальный ток сборных шин на стороне НН, А 400; 630; 800; 1600; 2000
Ток термической стойкости сборных шин на стороне ВН, кА/2с 20
Ток электродинамической стойкости сборных шин на стороне ВН, кА 51
Ток термической стойкости сборных шин на стороне НН, кА/1с 20; 50; 100
Ток электродинамической стойкости сборных шин на стороне НН, кА 40; 110; 220
Номинальное напряжение вторичных цепей, В переменное 220
Номинальное напряжение освещения, В переменное 36
Уровень изоляции по ГОСТ 1516.1
-с маслонаполненным герметичным трансформатором Нормальная
-с трансформатором с сухой изоляцией обмоток Облегченная
Климатическое исполнение по ГОСТ 15150 УХЛ1
Степень защиты по ГОСТ 14254 IP23
Габариты БКТПНУ, мм:
-высота надземного объемного блока 2750
-высота подвального объемного блока 1300 (800)
-ширина 2450
-длина 5270
Масса БКТПНУ, кг
-надземный объемный блок с оборудованием без трансформатора 16000
-подвальный объемный блок 12000
-маслосборник (макс. 850 л) 80
Срок службы, лет не менее 25




БКТПНУ комплектуются следующим электротехническим оборудованием:

  • распределительным устройством высшего напряжения (РУВН) с элегазовой изоляцией типа RM-6 или с воздушной изоляцией типа КСО-299М
  • распределительным устройством низшего напряжения типа РУНН-П;
  • шкафом собственных нужд (ШСН);
  • щитом учета (ЩУ);
  • шкафом АВР на стороне НН
  • трансформаторами силовыми герметичными маслонаполненными или с сухой изоляцией.


Корпус БКТПНУ изготовлен из высокопрочного железобетона. Класс бетона на сжатие - ВЗО (400 кгс/см2). Марка бетона по морозостойкости - F150.
В БКТПНУ предусмотрена естественная приточно-вытяжная вентиляция, которая осуществляется через вентиляционные проемы, оснащенные защитными жалюзи по ГОСТ Р 51110. Необходимость закрытия жалюзи ставнями определяет заказчик при формировании заказа.
Двери и створки ворот БКТПНУ открываются на угол не менее 150° и имеют фиксацию в крайних положениях. Над воротами и дверьми предусмотрены водоотливные козырьки. Двери, жалюзи и замки имеют противовандальное исполнение.

В комплект поставки БКТПНУ входят:

  • РУВН (комплектация в соответствии с заказом);
  • РУНН (комплектация в соответствии с заказом);
  • кабельные соединения, предусмотренные конструкцией БКТПНУ (поставляются комплектно и устанавливаются на месте);
  • шкаф собственных нужд (ШСН);
  • силовой трансформатор (комплектация в соответствии с заказом и устанавливается на месте);
  • комплект ЗИП.

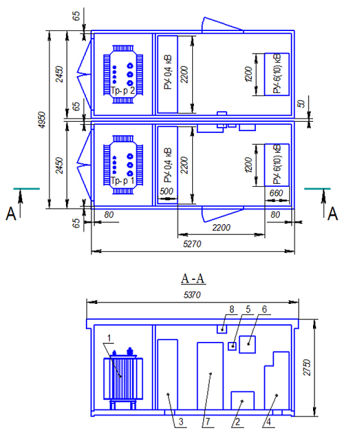

Габаритные и установочные размеры БКТПНУ

Двухтрансформаторная БКТПНУ с ячейками типа RМ-6 на стороне ВН

1 – Трансформатор силовой;
2 – Электрообогреватель;
3 – РУ-0,4 кВ на РУНН-П;
4 – РУ-6(10) кВ на RМ-6;
5 – Шкаф охранной сигнализации;
6 – Щит учета (ЩУ);
7 – Шкаф собственных нужд (ШСН); 8 – Коробка клеммная (КК)

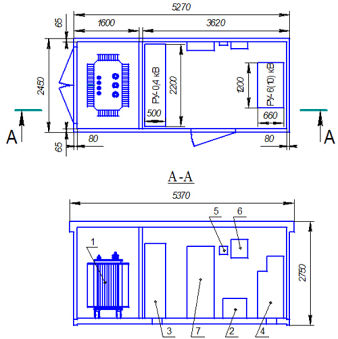

Габаритные и установочные размеры БКТПНУ

Габаритные размеры БКТПНУ с ячейками типа RМ-6 на стороне ВН и распределительным устройством типа РУНН-П на стороне НН.

1 – Трансформатор силовой;
2 – Электрообогреватель;
3 – РУ-0,4 кВ на РУНН-П;
4 – РУ-6(10) кВ на RМ-6;
5 – Шкаф охранной сигнализации;
6 – Щит учета (ЩУ);
7 – Шкаф собственных нужд (ШСН).

bktpnushem2

Схема электрическая однолинейная главных цепей БКТПНУ с ячейками типа RМ-6

bktpnushem3

Схема электрическая однолинейная главных цепей тупиковой 2БКТПНУ с ячейками типа RМ-6 на стороне ВН и распредустройством типа РУНН-П с АВР на контакторах на стороне НН.
