РТЗО-88М - НКУ управления

ОБЩИЕ СВЕДЕНИЯ Шкафы серии РТЗО-88М предназначены для питания и управления электродвигателями мощностью до 28 кВт запорной и регулирующей арматуры, а также электроприводами мощностью до 10 кВт механизмов собственных нужд электрических, тепловых и атомных станций. Классификация В серию шкафов РТЗО входят: • шкафы ввода для организации питания шкафов присоединения; • блоки управления электродвигателями запорной и регулирующей арматуры мощностью до 10 кВт, а также блоки аналогичного назначения до 28 кВт; • блоки управления механизмами собственных нужд электрических станций до 10 кВт; • шкафы промежуточных рядов зажимов. Типоисполнения шкафов серии РТЗО-88, габаритные размеры и масса приведены в таблице типоисполнений.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Конструкция
Щит питания комплектуется из шкафа ввода и нескольких шкафов присоединений.
Шкаф представляет собой унифицированный металлический корпус, в котором на горизонтальных швеллерах устанавливается соответствующая аппаратура.
Для обслуживания установленной в шкафах аппаратуры предусмотрена одностворчатая дверь, запирающаяся на два замка.
На двери шкафа ввода расположено световое табло, сигнализирующее об отключении установленных в шкафу автоматов, а также вольтметр контроля напряжения на шинах щита.
В шкафу ввода размещается аппаратура, обеспечивающая автоматическое включение резерва (АВР) питания шин, аппаратура устройства мигающего света, а также реактор для ограничения уровня токов короткого замыкания до 1500А, что обусловлено динамической устойчивостью автоматов типа АП-50, используемых в качестве защитных аппаратов на присоединениях к щиту.
В шкафу присоединения размещается релейная и коммутационная аппаратура.
В каждом шкафу блоков установлен пакетный выключатель на вводе силовых цепей и рубильники типа Р-16 на вводе общих шинок сигнализации, что позволяет снимать питание в пределах одного шкафа при проведении ремонтных работ.
Типоразмеры шкафов:
высота-2000мм и 2200мм;
ширина-800 мм;
глубина-400 мм для однорядного расположения блоков; 800 мм для двухрядного расположения блоков.
Особенность конструкции шкафов серии РТЗО - блочный принцип размещения аппаратуры. Блок представляет собой металлическую панель, на которой устанавливают аппаратуру одного или двух присоединений с соответствующим монтажом и рядами зажимов выходных цепей. Кроме того, на блоке размещен общий ряд зажимов для присоединения к цепям питания и сигнализации.
В одном шкафу возможна установка четырех блоков. Не допускается одновременная установка блоков на внутренней и внешней стороне двери.
Блоки имеют ширину 780 мм и высоту 140, 190, 290, 390 мм.
Сборка шкафов в щит сводится к следующим операциям:
• расстановка шкафов на строительном основании в соответствии с проектом;
• выравнивание шкафов в горизонтальной и вертикальной плоскостях;
• крепление шкафов между собой;
• крепление опорных поясов шкафов к закладным швеллерам, нижние опорные швеллера должны быть приварены к полу здания прерывистым швом длиной 50 мм с шагом не более 200 мм;
• монтаж сигнально-оперативных шин.

Условия эксплуатации
Высота над уровнем моря до 1000 м; окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях разрушающих металл и изоляцию;
группа механического исполнения М1 по ГОСТ 17516.1-90. Степень защиты-IP31, IP41 по ГОСТ
14254-96. Шкафы устанавливаются в закрытых сухих помещениях.
Рабочее положение в пространстве - вертикальное, возможное отклонение от вертикали 5º в любую сторону.
Требования техники безопасности в соответствии с ГОСТ 12.2.007.0-75.

ФОРМУЛИРОВАНИЕ ЗАКАЗА
Поставка РТЗО осуществляется:
• отдельными шкафами;
• шкафами, предназначенными для комплектования в сборки (щиты);
• отдельными блоками.
При заказе щитов (шкафов) серии РТЗО-88М необходимо составить:
• опись документов;
• таблицу щитов (шкафов) и технических данных аппаратуры по заказу;
• опросный лист.
Заполнение таблицы щитов (шкафов) производится в следующем порядке:
1) Блоки записываются в пределах шкафа, перед перечнем блоков каждого шкафа записывается тип металлоконструкции (в соответствии со структурой условного обозначения) и номер шкафа.
2) К переменным данным, указанным в заказе, относятся:
• напряжения ламп сигнализации;
• номинальные токи расцепителей;
• кратность отсечки автоматических выключателей в блоках с набором автоматических выключателей БОЭ (БАЭ) 8504М и БОЭ (БАЭ) 8513.
3) Значение тока расцепителей следует указывать после записи типа блока построчно в порядке возрастания позиционных обозначений выключателей.
4) Кратность отсечки указывается только в том случае, если она отличается от максимальной.
Допускается записывать перечни блоков по щиту в целом с суммированием одинаковых блоков
В конце перечня записываются типы металлоконструкций шкафов, за исключением шкафа ввода, с которого начинается перечень.
Рекомендуется в перечне указывать все типовые блоки и аппараты, входящие в шкаф ввода. Установку блока мигающего света необходимо оговорить особо.
В опросном листе должно быть указано следующее:
• тип металлоконструкции (табл.9);
• блочный состав шкафов;
• относительное расположение шкафов в щите и блоков в каждом шкафу и на двери;
• номер шкафа в пределах щита.
В блоках кроме типа и типового индекса под чертой необходимо указывать номинальный ток расцепителя автоматического выключателя.
В случае одновременного заказа нескольких сборок (щитов) первый лист «опросного листа» оформляется с основной надписью по форме 1 ГОСТ 2.104-68, а последующие листы по форме 2а, при этом номер сборки (щита) указывают около каждой сборки (щита).

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

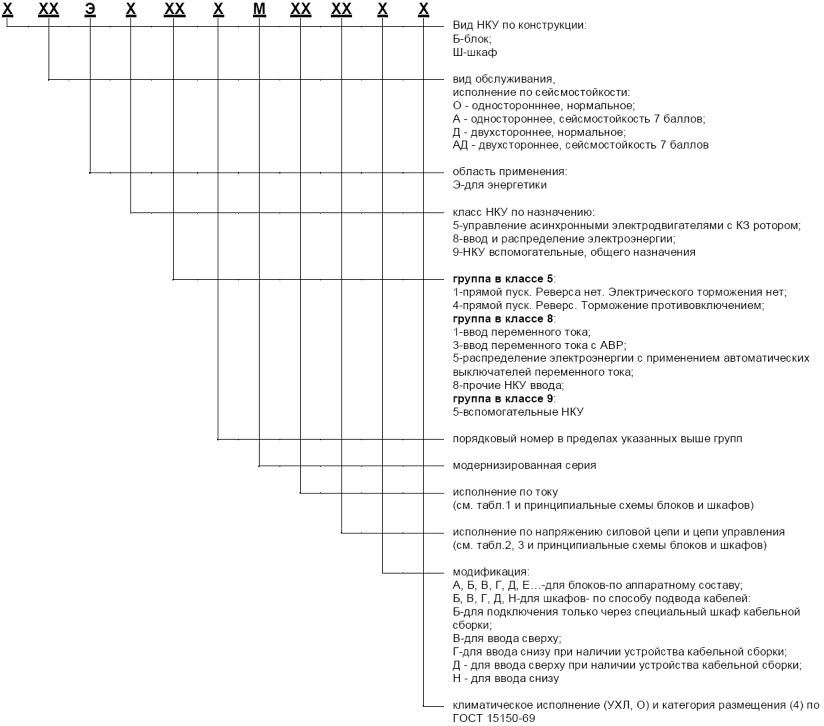

Шкафы серии РТЗО-88М

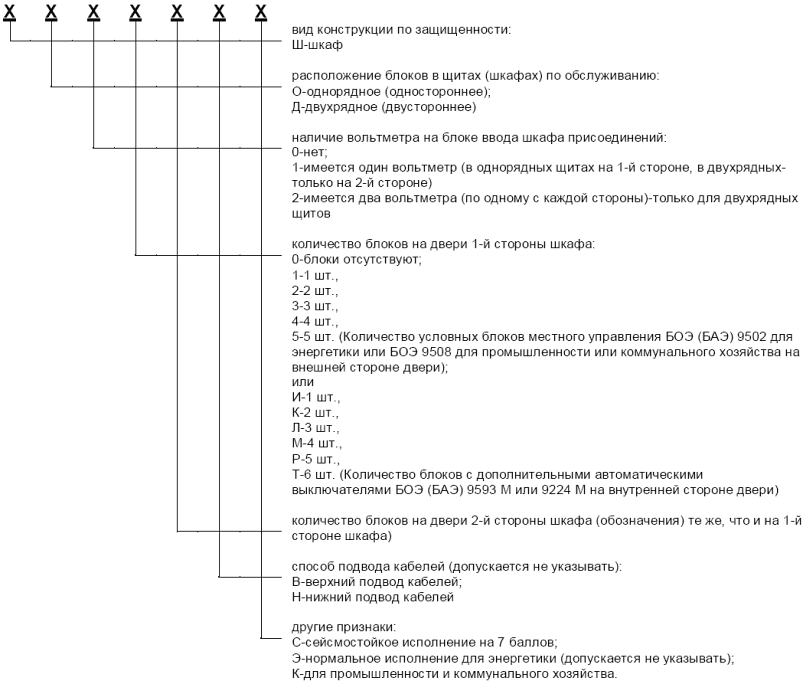

Структура условного обозначения металлоконструкции шкафа присоединений

Таблицы типовых исполнений с примерами. pdf
