ПСН-1100 Панели Собственных нужд (ПСН 1101, ПСН 1102, ПСН 1103, ПСН 1104, ПСН 1105, ПСН 1106, ПСН 1111, ПСН 1112, ПСН 1113, ПСН 1114, ПСН 1115, ПСН 1116 )

1. Назначение
    Панели собственных нужд ПСН предназначены для ввода и распределения электроэнергии переменного тока от силового трансформатора собственных нужд мощностью до 1000 кВА на эл. станциях, подстанциях и энергообьектах напряжением 35-750 кВ.

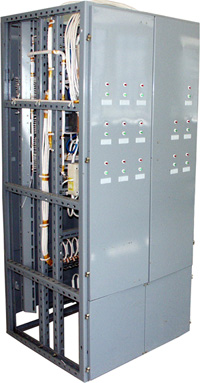

    Общий вид панели щита собственных нужд, собранного из панелей ПСН приведен на фото. (Верхний съемный каркас не показан)

2. Конструктивное исполнение

    2.1. ПСН по виду конструкции представляют собой щиты панельного и шкафного исполнения, двухкаркасные, двухстороннего обслуживания с установкой на полу.

    2.2. На верхнем съемном каркасе расположены сборные шины щита ПСН и измерительные приборы устанавливаемые на дверцах.
    В рабочей зоне нижнего каркаса размещены автоматические выключатели с органами управления, расположенными на дверях.
    Ряды зажимов, переходные шинки, элементы коммутации размещены со стороны монтажа.
    На дверях размещены также сигнальные лампы положений автоматических выключателей.
    Панели ПСН могут поставляться с автоматическими выключателями как отечественных, так и зарубежных фирм.

3. Условия эксплуатации

    3.1. Степень защиты от воздействия окружающей среды по ГОСТ 14254:
· IP00 для ПСН панельного исполнения
· IP21, IP54 для ПСН шкафного исполнения

    3.2. Климатическое исполнение:
· УХЛ2 – для ПСН степени защиты IP54
· УХЛ3 – для ПСН степени защиты IP00, IP21

    3.3. Группа механического исполнения – М1 по ГОСТ 17516
(исполнение М3 – по заказу)

4. Габаритные размеры

Примечание: Размер 400 мм по высоте = верхний, съемной части каркаса.

5. Функциональные назначения

Основной состав панелей ПСН по своему функциональному назначению приведен в таблице.
