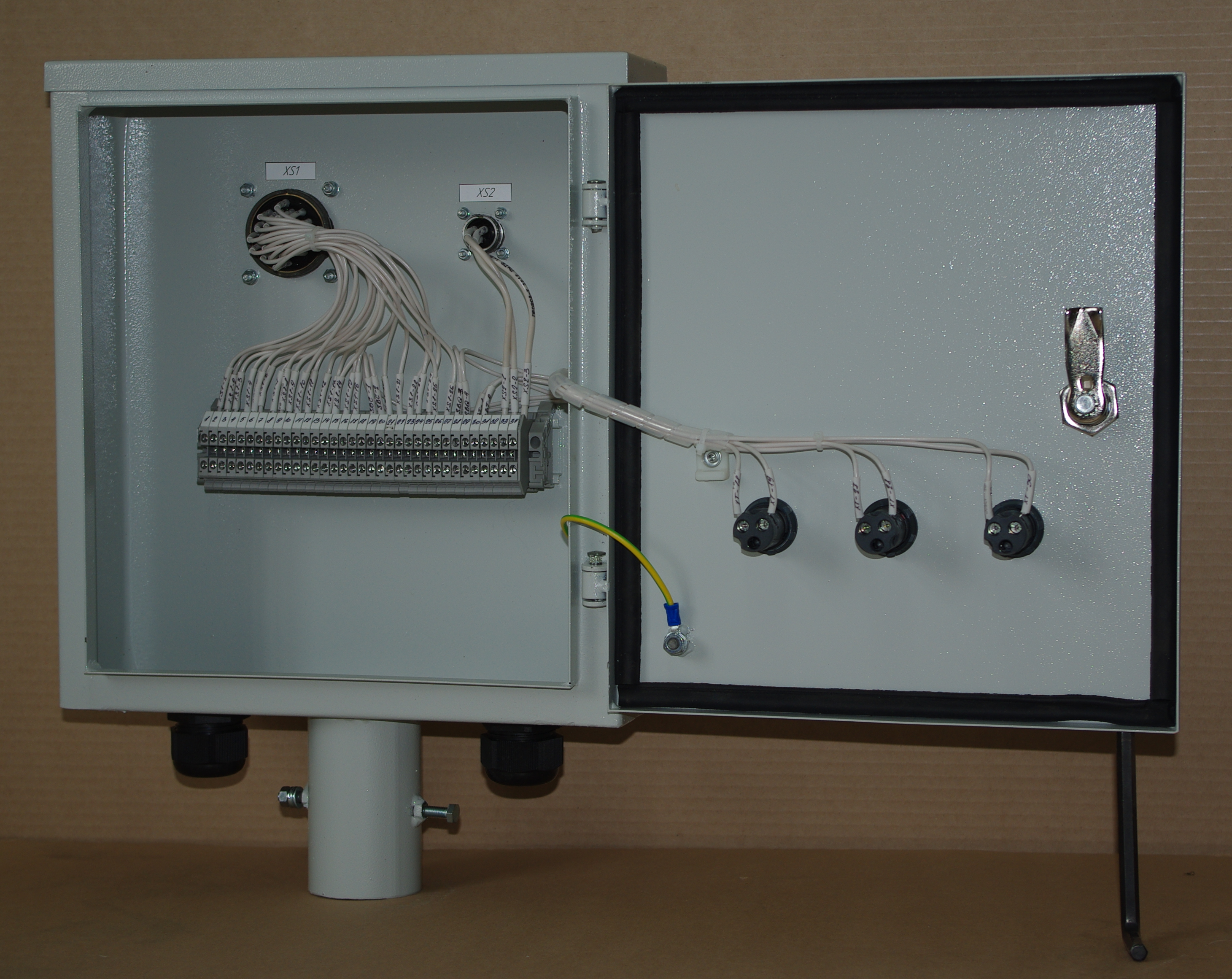

Блок  электроприводов  задвижек  типа  БЭЗ (с кнопками управления либо без) предназначен для уп

равления электроприводами задвижек  в  электрических  цепях  переменного  тока  напряжением  380 В  частоты  50  и  60 Гц,  постоянного  тока  напряжением  до  220 В. Блок  в  части  воздействия  климатических  факторов  внешней  среды  соответствует  исполнению  У3  по  ГОСТ 15150-69. Степень  защиты  IР 54. Блок  предназначен  для  работы  в невзрывоопасной окружающей среде,  а  также  не  содержащей  агрессивных  газов  и  паров  в  концентрациях,  разрушающих  металл  и  изоляцию. Внутренний  электромонтаж  блока  производится  на  объекте  применения  в  соответствии  с  конкретной  электрической  схемой  управления  электроприводом. Сальниковые  кабельные  вводы  типа РG  устанавливаются  на  блоке по  месту  ввода  кабеля. Габаритные размеры (высота х длина х глубина), 350х270х200 мм

Масса, 5 кг

 Блоки электроприводов задвижек типа БЭЗ предназначены для использования в системах автоматизации технологических процессов на АЭС, ТЭС и других промышленных объектах. Блоки электроприводов осуществляют управление задвижками, как местное, так и дистанционное. Устойчивы к воздействию дезактивации наружной поверхности и вибрации. Блоки электроприводов задвижек типа БЭЗ имеют различные исполнений, в зависимости от количества и типа соединителей.

Структура условного обозначения

БЭЗ - блок электропривода задвижек

 Обозначение исполнения по наличию кнопок управления:
 0 - нет кнопок;
 3 - есть кнопки.

Обозначение исполнения по защите:
 Н - нормальное исполнение;
 П - пылебрызгозащищенное.

 Обозначение по типу привода:
 1 - привод ПО "Тулаэлектропривод" типа А, Б, В, Г, Д
 2 - привод ПО "Тулаэлектропривод" типа М;
 3 - привод арматуры ВАЗ.

Обозначение исполнения по виду подключения контрольного кабеля к коробке электропривода:
 Ш - штепсельный разъем у приводов ПО "Тулаэлектропривод";
 C - сальниковый ввод у приводов ПО "Тулаэлектропривод";
 ВЗ - ввод электропривода запорной арматуры ВАЗ;
 ВР - ввод электропривода регулирующей арматуры ВАЗ.

Примеры обозначения

БЭЗ-ОП-1-С Блок электропривода задвижек привода без кнопок, с сальниковым вводом в пылебрызгозащищенном исполнении IP54.

БЭЗ-ОП-1-Ш Блок электропривода задвижек привода без кнопок, с штепсельным разъемом в пылебрызгозащищенном исполнении. IP54.

БЭЗ-ОП-2-Ш Блок электропривода задвижек привода типа «М» без кнопок, с штепсельным разъемом в пылебрызгозащищенном исполнении. IP54.

БЭЗ-ОП-3-ВЗ Блок электропривода задвижек без кнопок, с вводом электропривода запорной арматуры в пылебрызгозащищенном исполнении. IP54.

БЭЗ-ЗП-1-С Блок электропривода задвижек с 3 кнопками, с сальниковым вводом в пылебрызгозащищенном исполнении. IP54.
