ЗДП затворы дисковые поворотные

Запорно-регулирующие дисковые затворы марки ЗДП – вид трубопроводной арматуры, запорный и регулирующий элемент в котором выполнен в форме диска, который предназначен для управления потоками воздуха, природного газа, пара, воды, нефтепродуктов и других сред, в том числе сыпучих. Как правило, данный элемент также именуется как заслонка, поворотный затвор, герметичный клапан, вращающийся вокруг своей оси, которая в свою очередь расположена под углом или перпендикулярно по отношению направления потока проводимой среды. Для герметизации запорного органа применяются металлические или мягкие (резина и др.) уплотнительные кольца. Управление затвором поворотным дисковым может осуществляться вручную (через ручку или редуктор) или при помощи электро- и пневмопривода в следующих исполнениях:

- ручной

- с редуктором

- электропривод

- пневмопривод

На сегодняшний день эти краны являются уникальными в своем роде. Основное достоинство наших затворов – герметичность запирания по классу «А» ГОСТ 9544 на давлениях до 100 кгс/см2 практически любых сред.

Основные храктеристики затворов ЗДП

        1.   Диаметр условного прохода от 40 до 400 мм

        2.   Условное рабочее давление от 6 до 100 кгс/см2

       3.   Температура рабочей среды от -40 оС до + 550 оС (стандартное использование шаровых кранов до 180),  специальное исполнение кранов – до 550 оС, класса герметичности «С»)

        4.   Герметичность в положении «закрыто» по классу «А» по ГОСТу 9544-93

        5.   Тип привода - любой по желанию заказчика

        6.   Строительная длина и масса в 2-5 раз меньше шарового крана

7.   Расходная характеристика – линейная

8.   Материал уплотнений - графлекс

9.   Материал седла для температуры до +230 оС фторопласт марки Ф4 и его композиты, для температуры до +550 оС – нержавеющая сталь с покрытием и термообработкой.

10. Материал шпинделя нержавеющая сталь марки 20Х13, оси и заслонки – 12Х18Н10Т или другой материал по требованию заказчика.

11. Материал корпуса по согласованию с потребителем – сталь 20, сталь 09Г2С или нержавеющая сталь 12Х18Н10Т

12. Общие эргономические требования по ГОСТ 12.2.049

13. Количество циклов безотказной работы не менее

      Для стандартного исполнения – 10000

      Для специального исполнения – 3500

14. Срок службы не менее 15 лет

15. Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ23660 (не требуется дополнительных прокладок в местах присоединения к трубопроводу и дополнительной смазки рабочих частей, ухода и дополнительной регулировки)

Принцип работы и отличия от шарового крана

            Запирание стандартного шарового крана осуществляется за счет смещения прижатого к седлам шара, при этом трение между седлом и шаром присутствует на протяжении всего угла поворота. Таким образом, при попадании твердых включений (либо их налипании на шар) происходит разрушение фторопластового седла, что ведет к появлению протечек. Также, при использовании крана в режиме регулирования, из-за свойства «холодной текучести» фторопласта, происходит его срезание кромкой отверстия шара при пуске из промежуточного положения, что также ведется к образованию протечек.

            Конструкция затвора ЗДП выполнена таким образом, что в отличие от шарового крана, запирание осуществляется за счет поджима диска к седлу в конечной точке поворота, при этом трение между диском и седлом присутствует лишь на протяжении 5…8 градусов от общего угла поворота в момент закрытия и открытия ЗДП. Это обеспечивает возможность длительной эксплуатации без повреждения уплотнения.

Основные преимущества:

 - повышенное рабочее давление до 6,3 МПа и более, тогда как большинство аналогов эксплуатируются на давлении не более 1,6 МПа.

 - разгруженность конструкции и отсутствие трения между седлом и диском, что весьма не маловажно, так как значительно снижается крутящий момент на штоке затвора, что позволяет использовать привод в меньшей мощности, имеющий меньшие габариты, массу и, соответственно, менее дорогой.

- С рабочей средой контактируют только две детали: седловое уплотнение и диск, что обеспечивает возможность удешевления стоимости изделия.

Затвор ЗДП является трубопроводной арматурой как для регулирования так и для запирания рабочей среды.

                                    Таблица крутящих моментов поворотных затворов

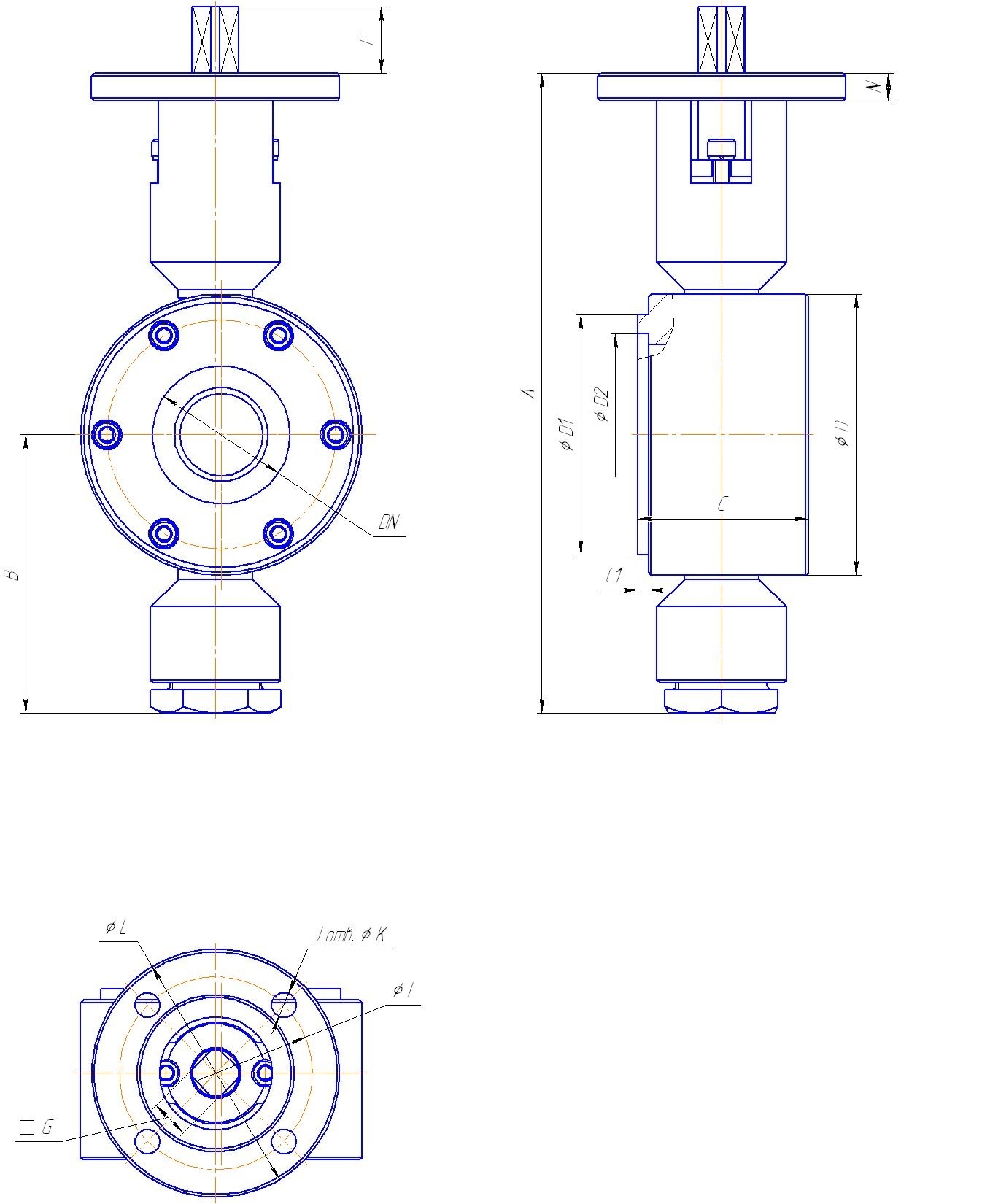

                                                     Габаритные размеры затвора дискового поворотного ЗДП

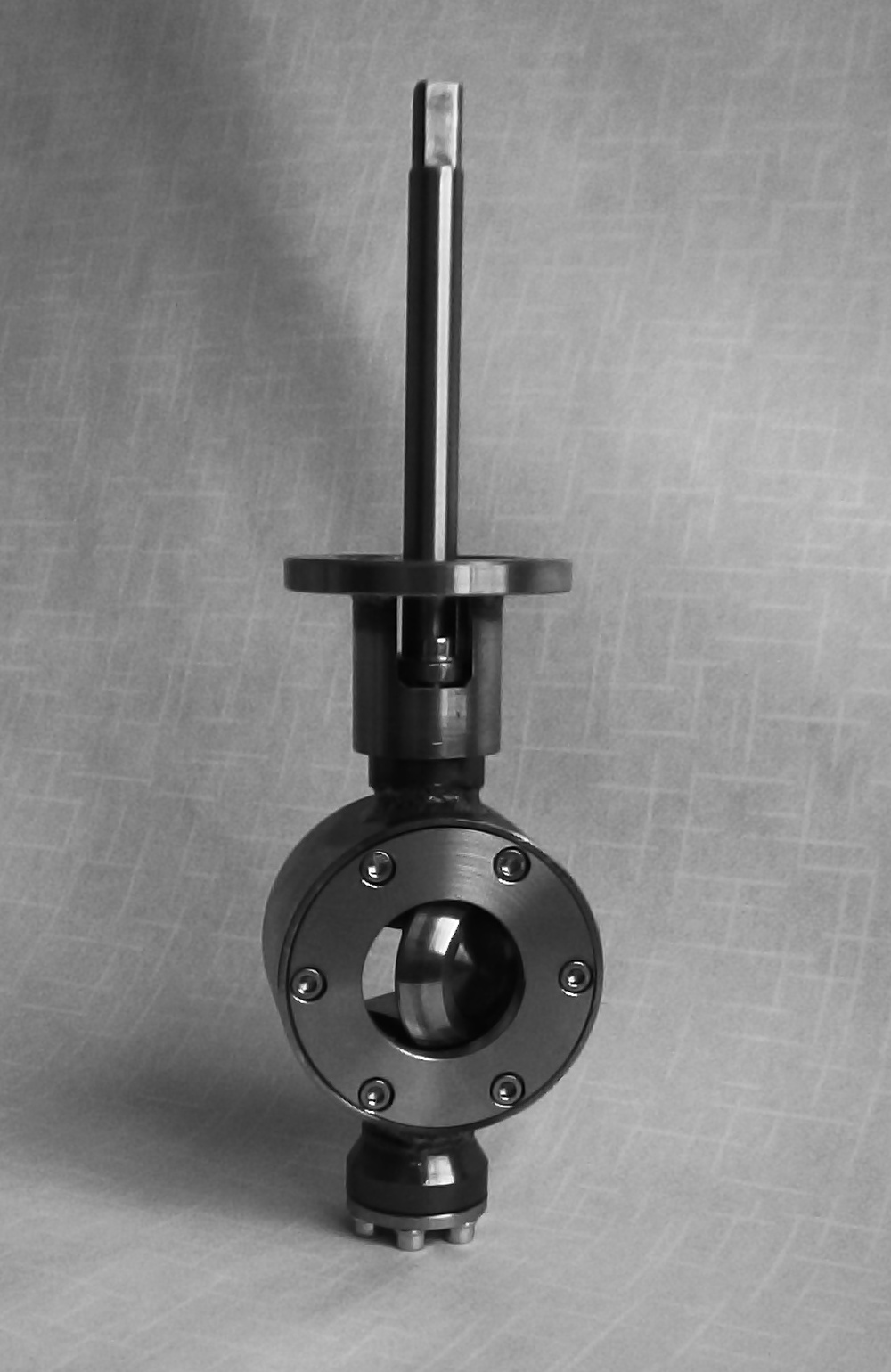

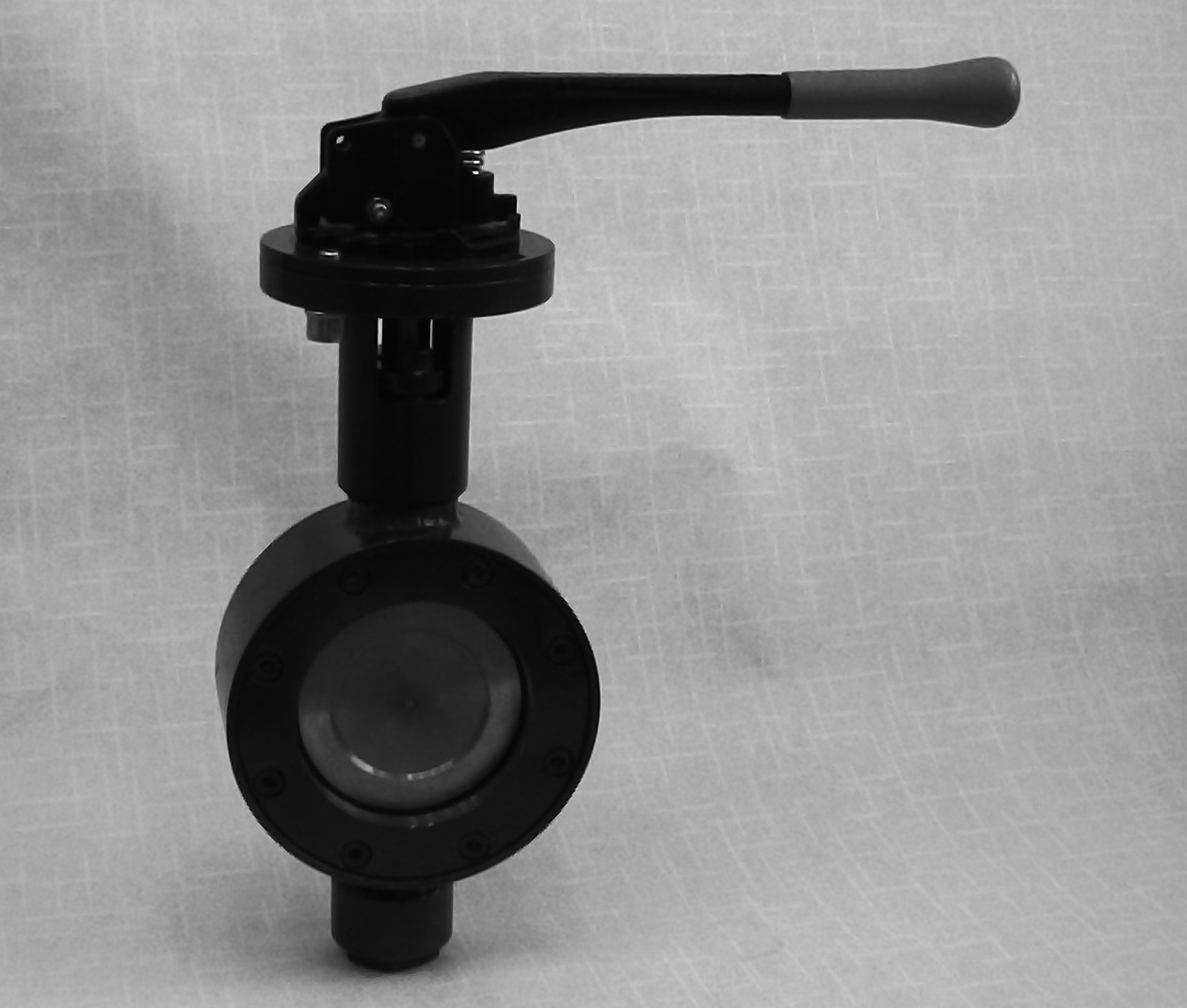

Затвор поворотный дисковый эксцентриковый ЗДП

Структура обозначения затвора ЗДП-DN-PN-X-X-X XXXX XX

                                                                  1  2 3     4     5

ЗДП- затвор дисковый поворотный

DN- номинальный диаметр ЗДП в миллиметрах

PN- номинальное давление в МПа

1. Код материала корпуса:

    сталь 09Г2С        - 1;

    сталь 20             - 2;

    сталь 12Х18Н10Т- 3.

2. Код материала уплотнения:

    1- для сред с рабочей температурой до 200°С и без присутствия

    абразивных частиц и твердых включений- полимер;

    2- для сред с рабочей температурой от 200°С до 600°С

    и с присутствием абразивных частиц и твердых включений- металл с

    закалкой и покрытием.

3. Код типа привода:

    1- ручной( ручка или редуктор);

    2- электропривод;

    3- пневмопривод.

4. Порядковый номер изделия.

5. Год изготовления.

Пример обозначения:

 ЗДП-50-16-1-1-2-0001-12

Затвор дисковый поворотный, Ду-50 (диаметр отверстия 50мм), рабочее давление 16МПа, корпус сталь 09Г2С, уплотнение полимерное, под электропривод, порядковый номер изделия 1, год изготовления 2012.
