Блок-контакты КСА
Устройства коммутирующие вспомогательных цепей типа КСА предназначены для коммутации низковольтных вспомогательных цепей: сигнальных, аварийных, блокировочных, управления, других вторичных цепей. КСА работают в составе приводов разъединителей и заземлителей.
Контакт КСА представляет собой пакетный переключатель, состоящий из наборных секций, число которых составляет: 2 (КСА-2), 4 (КСА-4), 6 (КСА-6), 8 (КСА-8), 10 (КСА-10), 12 (КСА-12). Каждая секция представляет собой группу, отделенную от других секций межсекционными пластинами-изоляторами, между которыми с двух сторон установлены контактные группы. Клипса представляет собой подвижный и неподвижный контакт, соединенные между собой штифтом. Внутри клипсы установлена пружина, обеспечивающая надежное примыкание подвижного контакта с центральным, вращающимся контактом. Внутри секции вращается замыкающее обе клипсы между собой коммутирующее колесо. Колеса насаживаются на общий для всех секций шестигранный вал. Данная конструкция позволяет получить коммутационные положения любой из секций с шагом через 30°, 60°, 90°, 120°, 180°. С передней и задней стороны секции сжаты металлическими пластинами, создающими жесткую конструкцию, при помощи которых также производиться крепление КСА к приводу.
По виду крепления КСА могут быть: «на лапах» - на передней и задней пластине по две скобы; «на фланец» - на задней пластине имеются отверстия для крепежных шпилек, спереди КСА крепится непосредственно за вал
Приложение А (справочное)
Структура условного обозначения и пример записи при заказе
1 — Структура условного обозначения блок-контакта КСА
Блок-контакт
1 Обозначение серии - КСА (кулачковый, сигнальный, аварийный);
2 Количество секций (2; 4; 6; 8; 10; 12).
3 Способ монтажа:
- 1-на «лапах»;
- 2-на шпильках;
- 3-комбинированное (на «лапах» и шпильках).
4 Способ присоединения вала:
- 1-на штифт;
- 2-на диск.
5 Комплектация рычагом:
- 0-без рычага;
- Р1-рычаг 55 мм;
- Р2-рычаг 60 мм;
- РЗ-рычаг 70 мм;
- Р4-рычаг 122 мм;
- Т1-треугольный рычаг.
6 Угол переключения:
- 30-30°;
- 60-60°;
- 90-90°;
- 120-120°;
- 180-180°.
7 Наличие крышки (оболочки):
- отсутствует обозначение -без крышки;
- К - с крышкой.
8 Климатическое исполнение и категория размещения по ГОСТ 15150-.УХЛЗ.
Обозначение при заказе блок-контакта КСА:
Устройство коммутирующее вспомогательных цепей типа КСА-12 исп.1.2.1-90 означает:
заказано КСА с 12 контактными группами, крепление на фланец, с насадкой-кольцом на валу управления, на крепежном кольце установлен рычаг с межцентровыми отверстиями на расстоянии 10мм, переключение устройства происходит при перемещении вала на 90°
Блок-контакт КСА-6 исп.1.1.0-90 УХЛЗ
Приложение Б (справочное)
Габаритные, установочные размеры и масса
1 Блок-контакты серии КСА, исполнение по способу монтажа-на «лапах»
Таблица Б.1-Размер Lmax и Imax блок-контактов серии КСА, способ крепления при монтаже-на "лапах"
|
Кол-во секций, шт.
|
Размер, мм
|
Масса, не более, кг
|
|
Lmax
|
Imax
|
|
2
|
55
|
40
|
0,45
|
|
4
|
85
|
70
|
0,65
|
|
6
|
115
|
100
|
0,85
|
|
8
|
145
|
130
|
1,0
|
|
10
|
175
|
160 |
1,20
|
|
12
|
205
|
190 |
1,40
|

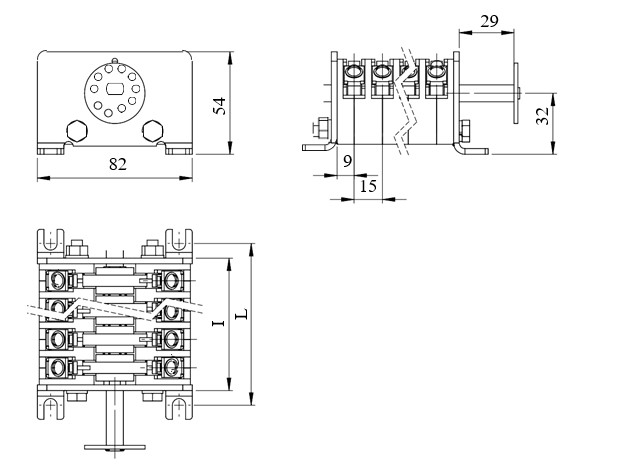

Рисунок Б.1- Габаритные и установочные размеры блок-контактов серии КСА, способ крепления при монтаже-на "лапах"
2 Блок-контакт серии КСА, исполнение по способу монтажа - на шпильках
Таблица Б.2 - Размер Lmax блок-контактов серии КСА, способ крепления при монтаже - на шпильках
|
Кол-во секций, шт.
|
Lmax,мм
|
Масса, не более, кг
|
|
2
|
40
|
0,50
|
|
4
|
70
|
0,70
|
|
6
|
100
|
0,90
|
|
8
|
130
|
1,05
|
|
10
|
160
|
1,25
|
|
12
|
190
|
1,40
|

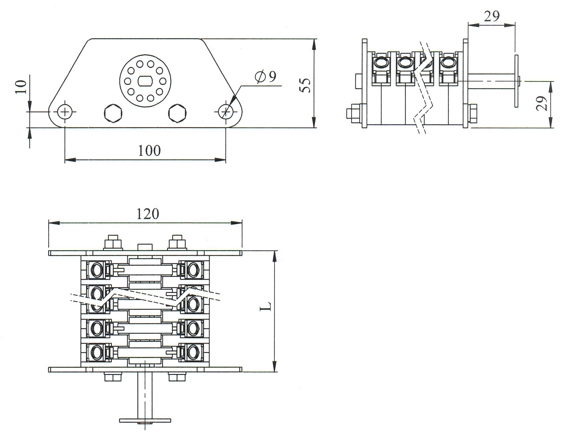

Рисунок Б.2 - Габаритные и установочные размеры блок-контактов серии КСА, способ крепления при монтаже - на шпильках.
