ЕЛ-21 - Реле контроля наличия и последовательности фаз

Предназначены для контроля наличия и порядка чередования фаз в системах трехфазного напряжения. Зелёный светодиод светит постоянно и указывает на присутствие напряжения питания. При пропадании фазы мигает красный светодиод и реле отключается. Переход в состояние ошибки может быть задержан – настройка длительности задержки производиться переключателем на лицевой панели реле. При неправильной последовательности фаз постоянно светится красный светодиод и реле разомкнуто.

Реле имеет две выдержки времени: постоянную t1 (500 мс) и настраиваемую t2 (0,5-10с).

ЕЛ-21

Реле выпускается в двух исполнениях

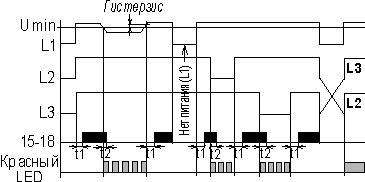

ЕЛ-21Н – с контролем обрыва нейтрали – при обрыве нейтрали произойдёт прекращение питания и реле отключится;

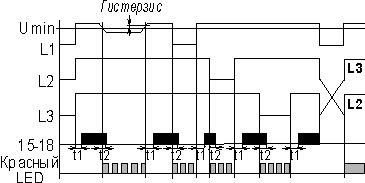

ЕЛ-21 – подключение питания от всех трёх фаз даёт возможность реле функционировать и при выпадении одной из фаз.

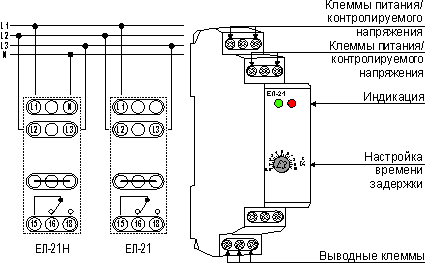

Питание и контроль

Исполнение реле	ЕЛ-21	ЕЛ-21Н
Напряжение питания и контроля, В	3х400/220	3х400
Клеммы питания	L1, L2, L3	L1, N
Контролируемые клеммы	L1, L2, L3	L1, L2, L3, N
Индикация наличия напряжения питания	зелёный светодиод
Мощность, ВА, не более	2
Уровень Umin, В	180
Гистерезис, %	5
Временная задержка t1, с	0,5
Временная задержка t2 (настраиваемая), с	0,5-10
