РН-55 - Реле сдвига фаз

Реле РН 55 применяются в схемах автоматического повторного включения для линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие напряжения на линии и угол сдвига фаз между векторами напряжения на линии и на шинах станции или подстанции.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле виброустойчиво при воздействии вибрационной нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 10 до 100 Гц.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные

Таблица 1

Тип	Номинальное напряжение, В		Уставка срабатывания на угол сдвига фаз между напряжениями, Град	Номинальная частота, Гц	Коэффициент возврата, не менее
	первой цепи	второй цепи
РН 55/90	60	30	20 - 40	50 или 60	0,8
РН 55/120	60	60
РН 55/130	100	30
РН 55/160	100	60
РН 55/200	100	100

Класс точности реле	10
Контакты реле:	1 замыкающий, 1 размыкающий
Длительно допустимое напряжение Uном, %	110
Коммутационная способность контактов реле при напряжении от 24 до 250 В или токе не более 2 А:
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА	60 300
Коммутационная износостойкость, циклы ВО	800
Потребляемая мощность каждой цепи реле при номинальном напряжении и угле сдвига фаз векторов напряжения, равном нулю, ВА, не более	6,5
Конструктивное исполнение по способу присоединения внешних проводников:	переднее, заднее (винтом или шпилькой)
Габаритные размеры, мм, не более	67 х 128 х 158
Масса реле, кг, не более	0,85

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

Структура условного обозначения

РН 55/Х Х4

Р - реле;
Н - напряжения;
55 - номер разработки;
Х - трехзначное или двухзначное число (90, 120, 130, 160, 200 - сумма номинальных напряжений цепей обмоток реле);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-523.146-75

При заказе необходимо указать

обозначение типа реле;
климатическое исполнение (УХЛ4 или О4);
вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
номер технических условий.

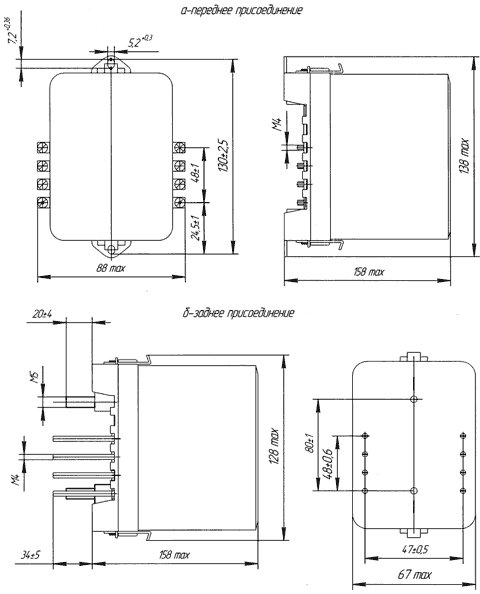

Габариты и установочные размеры РН-55 - Реле сдвига фаз
