РПВ-01 - Реле повторного включения

Реле повторного включения РПВ-01 предназначено для применения в схемах трехфазного автоматического повторного включения однократного действия Условия эксплуатации Климатическое исполнение и категория размещения по ГОСТ 15150-69 -УХЛ4, О4. Реле предназначены для работы в следующих условиях: температура окружающего воздуха от -40 °С (без выпадения инея и росы) до +55 °С для УХЛ 4 и от -10 °С (без выпадения инея и росы) до +55 °С для О4 и внешние воздействующие факторы для группы механического исполнения М40 по ГОСТ 17516.1 - 90

Технические данные

Номинальное напряжение оперативного тока, В, - 110 или 220
Номинальный ток удерживающей обмотки, А - 0,25; 0,5; 1; 2,5; 4
Время срабатывания в режиме быстродействующего АПВ (БАПВ), с, не более - 0,06
Диапазон выдержки времени на включение, с

• I поддиапазон - 0,5 ? 5,0
• II поддиапазон - 1 ? 10

Ступень регулирования, с

• I поддиапазон - 0,25
• II поддиапазон - 2,5

Выдержка времени готовности, с

• I поддиапазон - 15; 30
• II поддиапазон - 30; 60

Выходные контакты - 2 з
Диапазон допустимого изменения напряжения питания оперативных цепей, В - (0,8…..1,1) Uн
Способ регулировки уставки - дискретный, суммирование интервалов
Допустимая длительность протекания тока 3 Iн через токовую обмотку и последовательно включенный с ней контакт выходного реле, с не более - 5

Реле пригодно для работы на оперативном напряжении, получаемом в результате двухполупериодного выпрямления синусоидального напряжения частоты - 50 Гц

Коммутационная способность контактов выходного реле при постоянной времени не более 5х10 -3 с, напряжении от 24 до 250 В или токе до 0,5 А, Вт, не менее - 30

Потребляемая мощность в номинальном режиме, Вт, не более

• оперативными цепями:

      - в режиме ожидания - 5,5
      - в режиме срабатывания - 7

• цепями пуска, блокирования и разрешения подготовки (на каждую цепь) - 2
• токовой обмоткой выходного реле - 1,5

Коммутационная износостойкость, тыс. циклов, не менее - 12,5

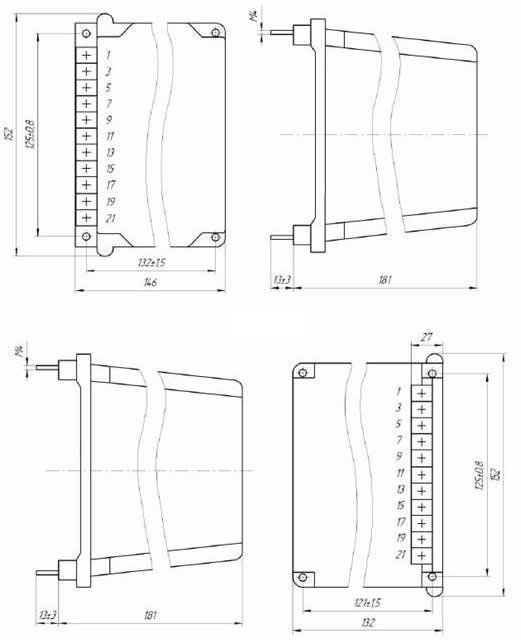

Габаритные размеры, мм - 132х152х183
Масса, кг, не более - 1,5

Конструкция

Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещены в унифицированных корпусах "Сура" II габарита несъемного исполнения.

НТД - ТУ 16-523.621-82

Структура условного обозначения

РПВ-01 ХХ 4

Р- реле
П- повторного
В- включения
01 – порядковый номер разработки
Х – исполнение реле по степени зашиты и монтажным особенностям:
      3 – защищенного исполнения (IP 40) без установочного элемента с винтовыми зажимами для выступающего монтажа с передним присоединением;
      4 - защищенного исполнения (IP 40) без установочного элемента с винтовыми зажимами для выступающего монтажа с задним присоединением.
Х 4 - климатическое исполнение УХЛ или О, категория размещения “ 4” по ГОСТ 15150 - 69

При заказе необходимо указать

• наименование реле;
• тип реле;
• номинальное напряжение оперативного тока;
• номинальный ток удерживания;
• климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ 4 или О4);
• конструктивное исполнение по способу присоединения внешних проводников (переднее или заднее винтом);
• номер технических условий.
