РСГ-11 - Реле статические частоты

Реле статические частоты предназначены для использования в противоаварийной автоматике в качестве органа измерения и фиксации частоты (например, в системах АЧР, ЧАПВ, частотного пуска при АВР). Реле выполнены универсальными и могут применяться для понижения или повышения частоты. Питание реле осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата. Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь).

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Реле предназначены для работы в следующих условиях:

• температура окружающего воздуха – от минус 40 до плюс 55 ° С;
• внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в местах крепления реле в диапазоне частот от 5 до 15 Hz с максимальным ускорением до 3 g и в диапазоне частот от 15 до 100 Гц с ускорением до 1 g .

Технические данные

номинальное напряжение переменного тока 100, 127, 220 V ;

• допустимые пределы изменения напряжения контролируемой сети от номинального, %:

      - для реле понижения частоты от 40 до 130,
      - для реле повышения частоты от 45 до 150;

номинальное напряжение постоянного или переменного тока вспомогательной цепи управления 110 или 220 V ;

• допустимые пределы изменения напряжения вспомогательной цепи управления от номинального от 80 до 110 %.

Диапазоны регулирования частоты срабатывания и возврата реле приведены в таблице1

Таблица 1

Минимальная ступень дискретности регулирования уставок не более 0,05 Hz .

Минимальное время срабатывания при изменении частоты контролируемой сети со скоростью 2 Hz / s , s , не более:

• для реле понижения частоты 0,12
• для реле повышения частоты 0,1

Реле имеет две дополнительные уставки выдержки времени на срабатывание (0,3 ± 0,08), (0,45 ± 0,1) s .

Мощность, потребляемая по цепям напряжения переменного тока при номинальном напряжении контролируемой сети, должна быть не более:

• 4 V А в режиме до срабатывания,
• 6 VА в режиме срабатывания;

мощность, потребляемая вспомогательной цепью управления, W , не более:

• при номинальном напряжении 220 V - 3
• при номинальном напряжении 110 V - 1,5

Реле имеют два последовательно соединенных замыкающих контакта, обеспечивающих замыкание одной внешней цепи.

Коммутационная способность в цепях постоянного тока с постоянной времени индуктивной нагрузки, не превышающей 0,02 s , должна быть до 50 W при напряжении 220 V и частоте коммутации 0,2 Hz .
Коммутационная износостойкость реле с вышеуказанной нагрузкой не менее 10000 циклов ВО.
Pеле предназначены для переднего или заднего присоединения внешних проводников винтом.
Габаритные размеры не более 132х152х181 mm .
Масса не более 2,6 kg .

Конструкция

Реле выпускаются в унифицированном корпусе "СУРА" II габарита несъемного исполнения.
На лицевой плате расположены кнопка тестового контроля "Контр", светодиод "Испр" и разъем для переключения уставок.

Структура условного обозначения

РСГ 11 – ХХ – ХХ Х4

РСГ - реле статическое частоты;
11 - порядковый номер разработки;
ХХ - исполнение по частоте:
50 - для частоты 50 Гц,
60 -для частоты 60 Гц;
Х - способ крепления реле (1 - при помощи винтов);
Х - способ присоединения внешних проводников:
1 - переднее присоединение винтом,
5 - заднее присоединение винтом;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.

При заказе необходимо указывать

• наименование и тип реле;
• номинальную частоту;
• климатическое исполнение и категорию размещения по ГОСТ 15150-69 (УХЛ4 или О4 )
• вид присоединения внешних проводников (переднее или заднее винтом )
• номер технических условий

Типоисполнения реле

Таблица 2

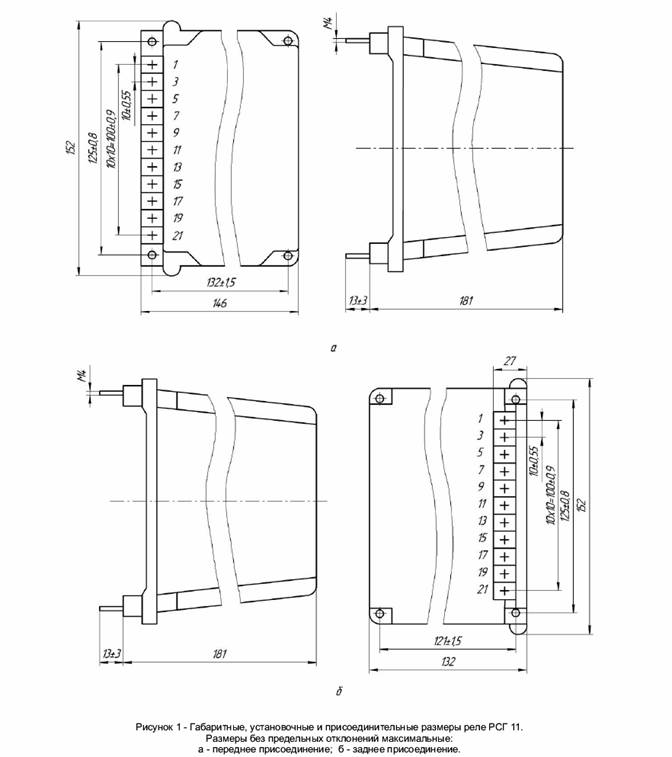

Габаритные и установочные размеры:
